Polski (PL)
181

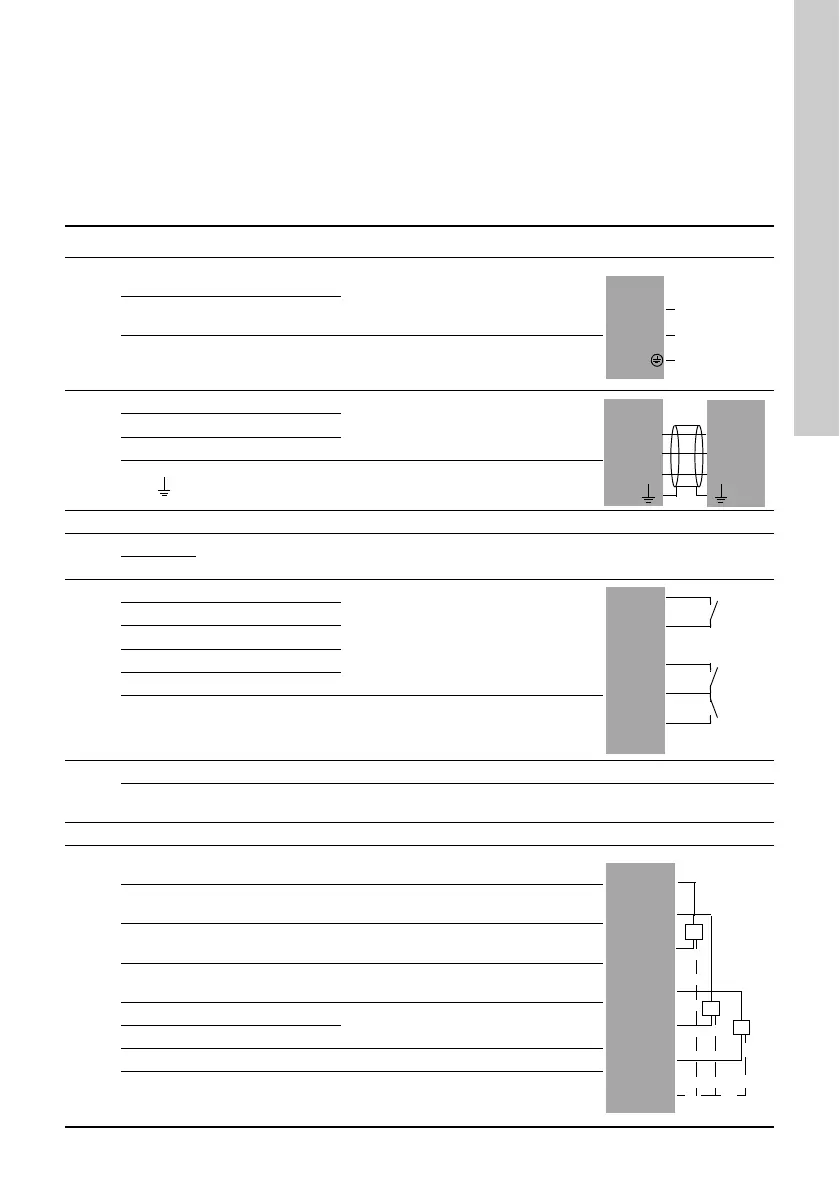

10. Wejścia i wyjścia
DI: Wejście cyfrowe
DO: Wyjście cyfrowe
AI: Wejście analogowe
NC: Zestyk normalnie zamknięty
NO: Zestyk normalnie otwarty
C: Wspólny.
Numery pozycji - patrz: rys. 17.
Grupa Zacisk Przeznaczenie Dane Schemat
1
L
Przyłącze przewodu
fazowego
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Przyłącze przewodu
neutralnego
PE
Przyłącze
uziemienia
ochronnego
2
A1 RS-485 A
GENIbus
(Zamocuj ekran w zacisku kablowym.)
Y1 RS-485 GND
B1 RS-485 B
Uziemienie
funkcjonalne
3 Podłączanie do zewnętrznego fieldbus'a, patrz: instrukcja montażu i eksploatacji modułu CIM.
4
0 V
Przyłącze
akumulatora
Akumulator podtrzymujący
+12 VDC
5
10 DI1
Wejście cyfrowe
11 GND
12 DI2
13 GND
14 DI3
Do wszystkich zacisków (oprócz zacisków zasilania sieciowego) można
przyłączać napięcia nie przekraczające 16 V
rms
wartości skutecznej
i 22,6 V
peak
wartości szczytowej lub 35 VDC.
6
Ethernet RJ45
Zewnętrzne komputery podłączone do sieci Ethernet muszą spełniać
wymagania norm IEC 60950 oraz UL 60950.
7 GENIbus Przyłącze serwisowe
8
47 +24 V
Zasilanie czujnika (sondy).
Zabezpieczone przed zwarciem 30 mA
50 +24 V
Zasilanie czujnika (sondy).
Zabezpieczone przed zwarciem 30 mA
51 AI1
Wejście sygnału analogowego,
0-20/4-20 mA lub 0-10 V
53 +24 V
Zasilanie czujnika (sondy).
Zabezpieczone przed zwarciem 30 mA
54 AI2
Wejście sygnału analogowego,
0-20/4-20 mA lub 0-10 V
57 AI3
58 GND*
Do wszystkich zacisków (oprócz zacisków zasilania sieciowego) można
przyłączać napięcia nie przekraczające 16 V
rms
wartości skutecznej
i 22,6 V
peak
wartości szczytowej lub 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
