9.11 Bateria de reserva (UPS)
É possível ligar uma bateria ao CU 3X2, servindo de
reserva para a alimentação normal. A bateria pode
ser ligada directamente ao CU 3X2 sem fusível.
Com a bateria de reserva, o CU 3X2 pode continuar
a funcionar mesmo havendo interrupções na alimen-
tação normal.

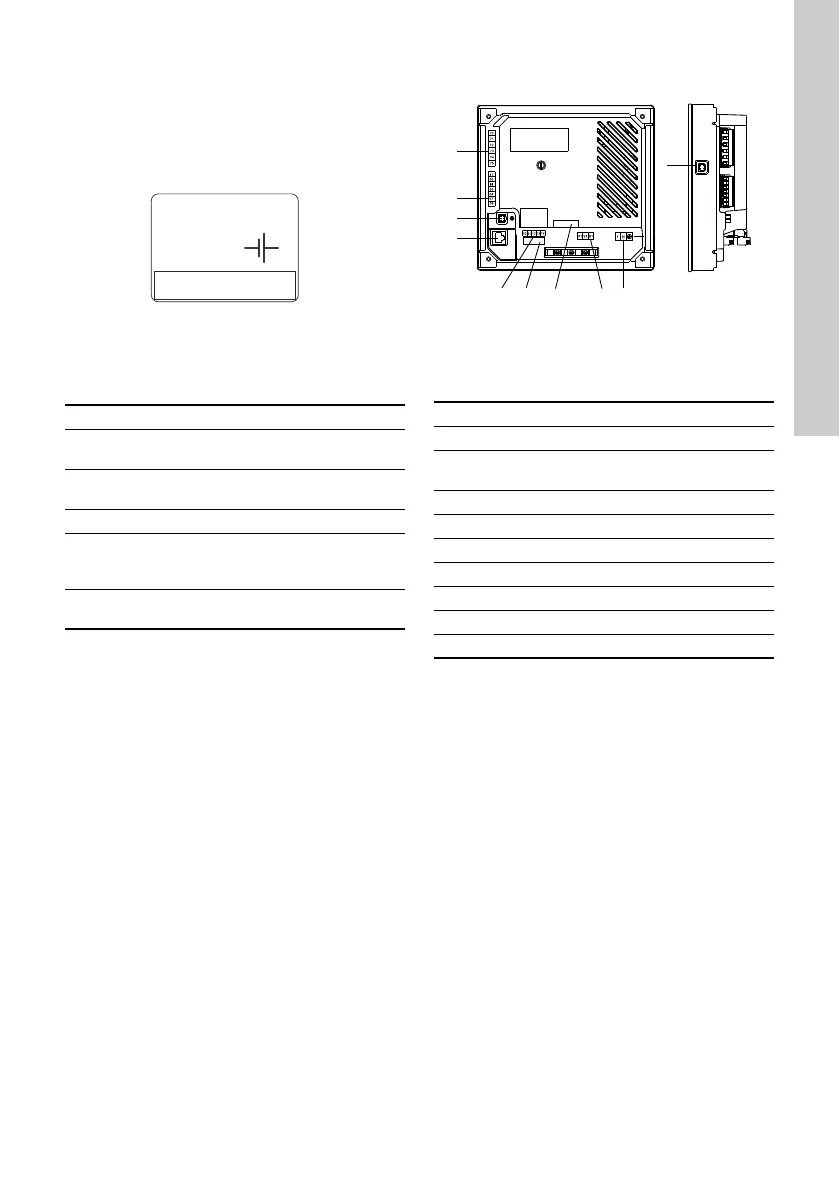

Fig. 16 Etiqueta para bateria de reserva
9.11.1 Características da bateria
A bateria de reserva deve cumprir os seguintes
requisitos:
9.11.2 Monitorização da bateria
O CU 3X2 pode monitorizar o seguinte:
• curto-circuito
• polaridade errada
• bateria danificada
• falta de bateria
• baixa tensão da bateria.
9.12 Grupos de terminais
Fig. 17 Grupos de terminais
Os terminais dos grupos 2, 3, 5 e 6 encontram-se
isolados de todos os outros grupos de terminais por
isolamento reforçado, 2224 VCA.
Todos os terminais de controlo nos grupos 2, 3, 5 e 6
são alimentados com tensão extra baixa de segu-
rança (SELV).
TM04 2367 2408
Marca da bateria Power Sonic
Tipo de bateria
Bateria de chumbo ácido tipo
AGM
Série da bateria
Série PS 12xxx UL R/C com o
número de ficheiro MH20845
Tensão nominal 12 V
Capacidade da
bateria
40 Ah, recomendado
(tempo de funcionamento de
24 horas)
Tempo de carre-
gamento nominal
8 horas (bateria de 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupo 1 Ligação da alimentação
Grupo 2 Ligação GENIbus interna
Grupo 3
Ligação Fieldbus
(módulo CIM) (não é standard)
Grupo 4 Ligação da bateria de reserva
Grupo 5 Entradas digitais
Grupo 6 Ligação Ethernet
Grupo 7 Ligação de serviço (GENIbus)
Grupo 8 Entradas analógicas
Grupo 9 Entrada USB
Grupo 10 Saídas digitais
