Grundfos CU 3 2 Series User Manual

Português (PT)
192
10. Descrição geral das entradas e saídas
DI: Entrada digital
DO: Saída digital
AI: Entrada analógica
NC: Contacto normalmente fechado
NO: Contacto normalmente aberto
C: Comum.
Números de posição, consulte a fig. 17.

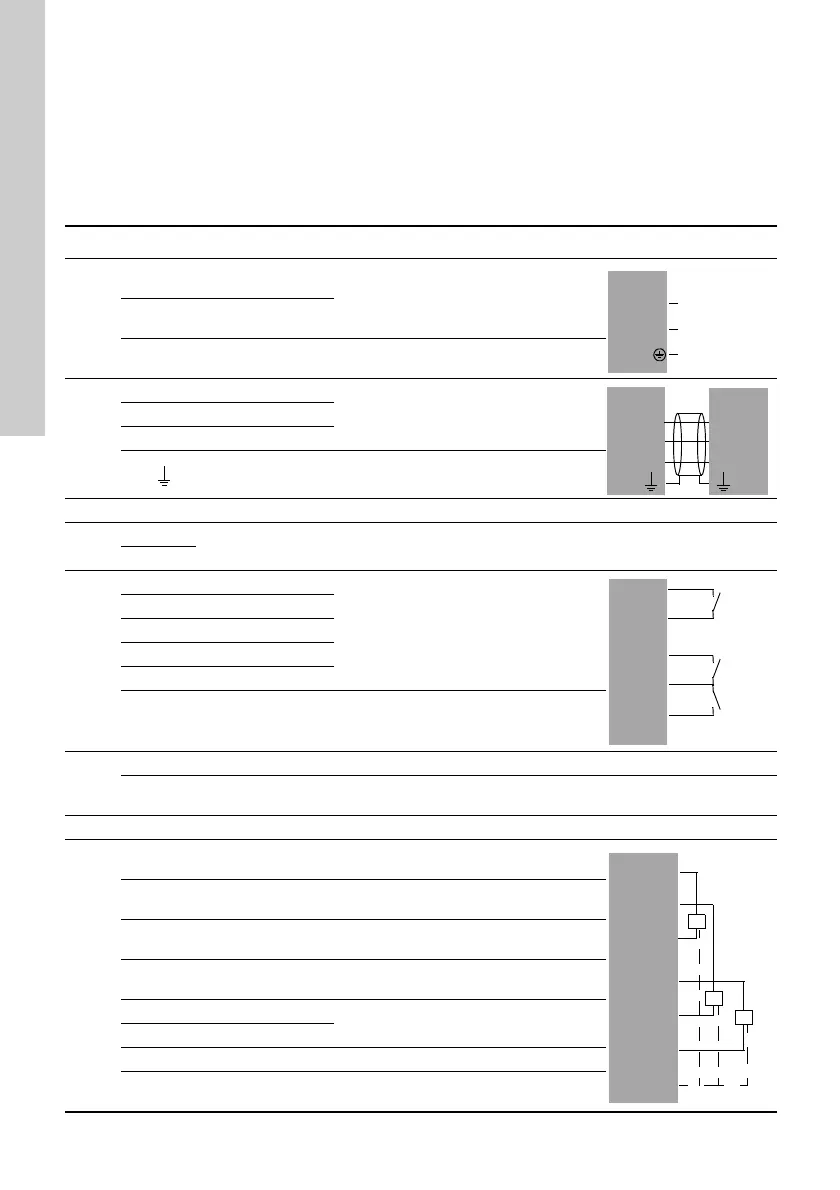

Grupo Terminal Designação Características Esquema
1
L
Ligação ao condu-
tor de fase
1 x 100-240 VCA ± 10 %, 50/60 Hz
N
Ligação ao condu-
tor neutro
PE
Ligação de protec-
ção à terra
2
A1 RS-485 A
GENIbus
(Fixe a blindagem com uma abraçadeira
para cabos.)
Y1 RS-485 GND
B1 RS-485 B
Terra de serviço
3 Ligação ao Fieldbus externo, consulte as instruções de instalação e funcionamento do módulo CIM.
4
0 V
Ligação à bateria Bateria de reserva
+12 VCC
5
10 DI1
Entrada digital
11 GND
12 DI2
13 GND
14 DI3
Todos os terminais (excepto os terminais de alimentação) só podem ser
ligados a tensões que não excedam os 16 V
rms
e 22,6 V
pico
ou 35 VCC.
6
Ethernet RJ45
Os dispositivos informáticos externos ligados através de ligação Ethernet
têm de cumprir as normas IEC 60950 e UL 60950.
7 GENIbus Ligação de serviço
8
47 +24 V
Alimentação do sensor.
Protegido contra curto-circuitos 30 mA
50 +24 V
Alimentação do sensor.
Protegido contra curto-circuito 30 mA
51 AI1
Entrada para sinal analógico,
0-20/4-20 mA ou 0-10 V
53 +24 V
Alimentação do sensor.
Protegido contra curto-circuito 30 mA
54 AI2
Entrada para sinal analógico,
0-20/4-20 mA ou 0-10 V
57 AI3
58 GND*
Todos os terminais (excepto os terminais de alimentação) só podem ser
ligados a tensões que não excedam os 16 V
rms
e 22,6 V
pico
ou 35 VCC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
