Português (PT)
193
11. Manutenção
Quando submetido a utilização e funcionamento nor-
mais, o CU 3X2 não necessita de qualquer manuten-
ção. Deve ser limpo com um pano húmido.
12. Serviço
O CU 3X2 não pode ser reparado. Deve ser substitu-
ído em caso de avaria. Consulte a secção
13. Substituição do CU 3X2.
13. Substituição do CU 3X2
1. Desligue a alimentação do CU 3X2.
2. Desligue a alimentação dos componentes com
alimentação externa.
3. Marque os condutores individuais com os núme-
ros dos terminais correspondentes.
4. Desligue todos os condutores.
5. Retire o CU 3X2 do painel/armário.
6. Instale a nova unidade conforme descrito na sec-
ção 5. Instalação mecânica.
7. Ligue todos os condutores de acordo com as
marcações.
8. Configure o novo CU 3X2 recorrendo a uma fer-
ramenta informática. Consulte o manual de ser-
viço do produto em questão.
13.1 Substituição do módulo CIM
Consulte também a secção 6.3 Instalação do
módulo CIM.
1. Desligue a alimentação do CU 3X2.
2. Desligue a alimentação dos componentes com
alimentação externa.
3. Marque os condutores individuais com os núme-
ros dos terminais correspondentes.
4. Retire os parafusos que fixam o módulo CIM.
5. Retire o módulo CIM do CU 3X2.
6. Instale o novo módulo CIM.
7. Ligue o módulo CIM tal como descrito nas instru-
ções de instalação e funcionamento fornecidas
com o módulo CIM.
14. Dimensões

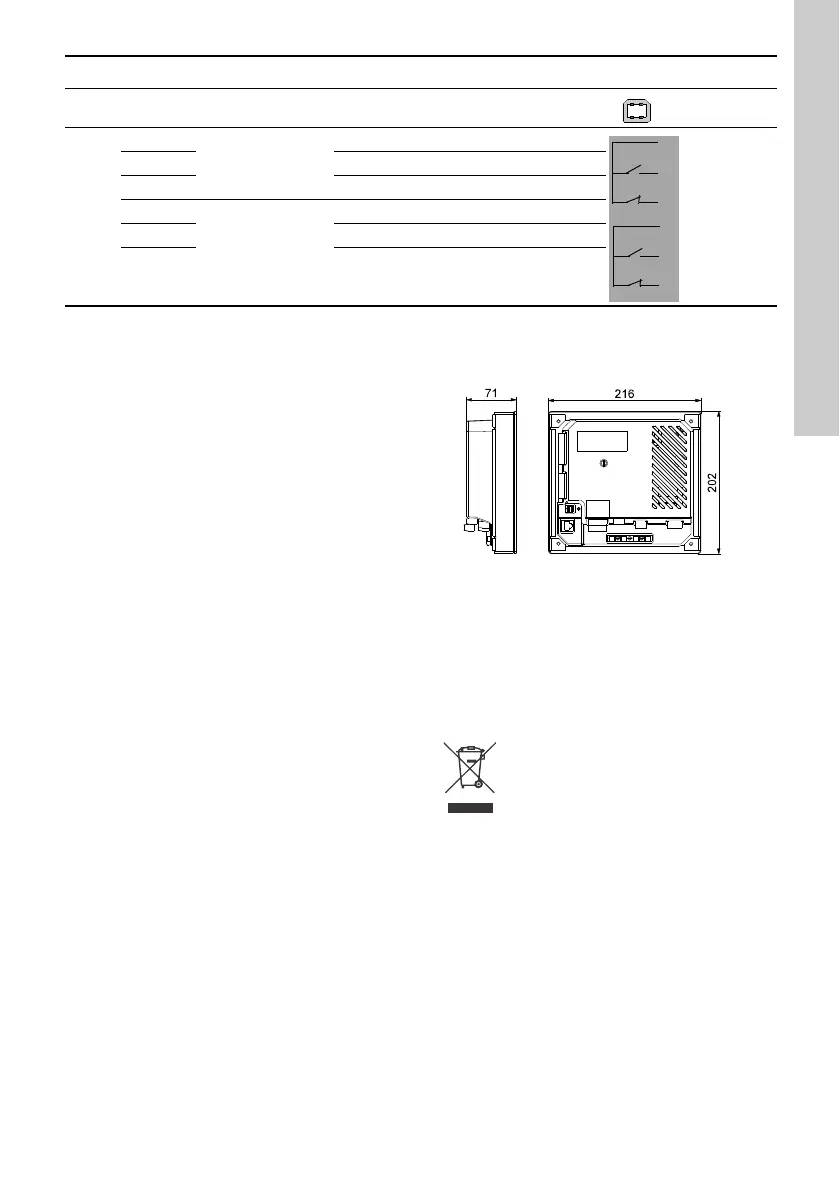

Fig. 18 Esquema dimensional
15. Eliminação
Este produto ou as suas peças devem ser elimina-
das de forma ambientalmente segura:
1. Utilize o serviço de recolha de desperdícios
público ou privado.
2. Se tal não for possível, contacte a Grundfos mais
próxima de si ou oficina de reparação.
O símbolo do caixote do lixo riscado no
produto significa que este deve ser eli-
minado separadamente do lixo domés-
tico. Quando um produto marcado com
este símbolo atingir o fim da sua vida
útil, leve-o para um ponto de recolha
designado pelas autoridades locais responsáveis
pela eliminação de resíduos. A recolha e reciclagem
destes produtos em separado ajudará a proteger o
ambiente e a saúde das pessoas.
9 Entrada USB USB 2.0, tipo B
10
70
Relé 1
C
71 NO
72 NC
73
Relé 2
C
74 NO
75 NC
* A GND está isolada de outras ligações à terra.
Grupo Terminal Designação Características Esquema
74
73
72
70
71
75
TM04 2068 1908
