Português (PT)
188
6.1 Ligação GENIbus interna
A comunicação interna é estabelecida através de
GENIbus.

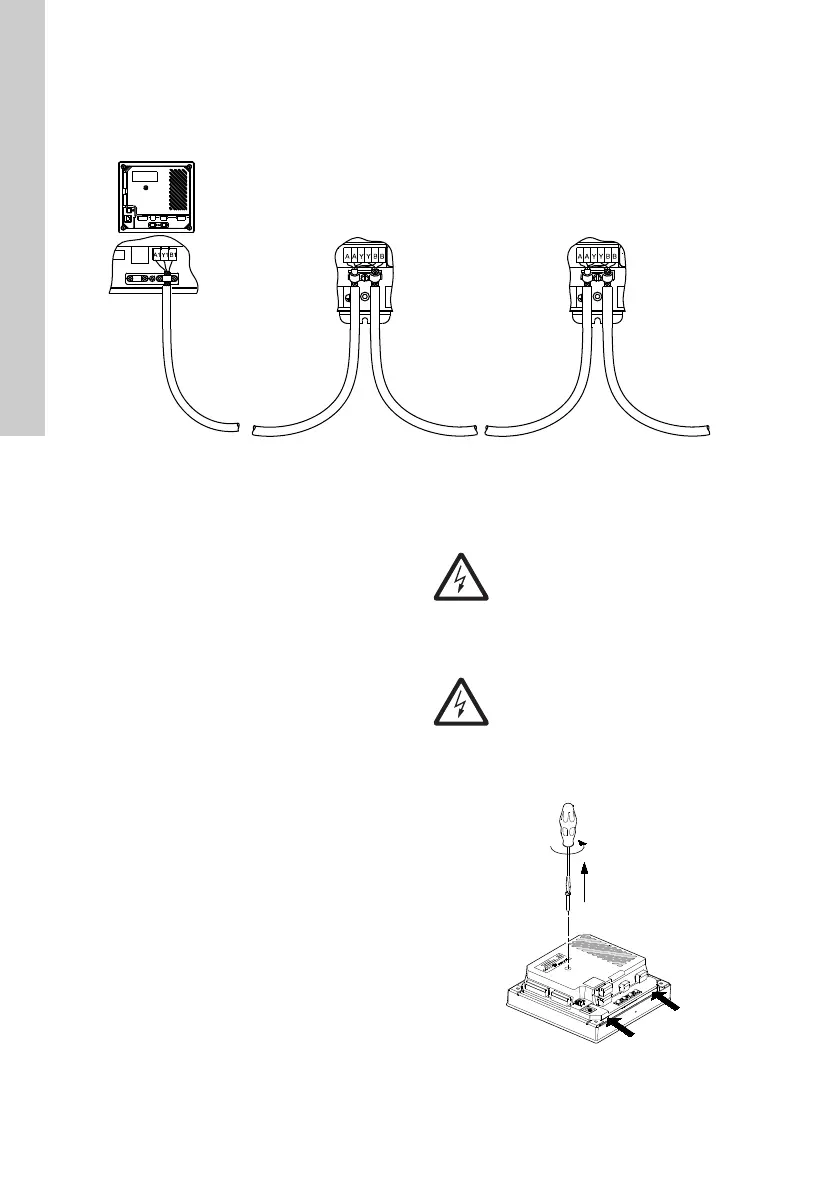

Fig. 10 Ligação GENIbus
O tipo de módulo e o número de módulos dependem do software da aplicação.
6.2 Módulos de interface de comunicação
Fieldbus
O CU 3X2 pode ser ligado a uma rede de comunica-
ção externa através de um módulo CIM adicional.
CIM: Communication Interface Module.
Os módulos CIM têm de ser encomendados separa-
damente.
Ligue o módulo CIM tal como descrito nas instruções
de instalação e funcionamento fornecidas com o
módulo.
6.3 Instalação do módulo CIM
O módulo CIM tem de ser instalado por um técnico
autorizado.
1. Retire o parafuso na tampa traseira do CU 3X2.
Consulte a fig. 11.
Fig. 11 Remoção do parafuso que fixa a tampa
traseira
TM05 1917 3911
Aviso
Desligue a alimentação do CU 3X2 antes
de instalar o módulo CIM.
Aviso
É necessário evitar descarga electrostá-
tica (ESD) ao instalar o módulo CIM, utili-
zando uma pulseira anti-estática, por
exemplo, conforme ilustrado na fig. 13.
TM04 2402 2508
