5. Instalação mecânica
Aperte o CU 3X2 com os quatro parafusos, M5 x 10,
fornecidos com a unidade (pos. 1).
Binário máximo: 1,4 Nm.
Dimensões do CU 3X2, consulte a secção
14. Dimensões.

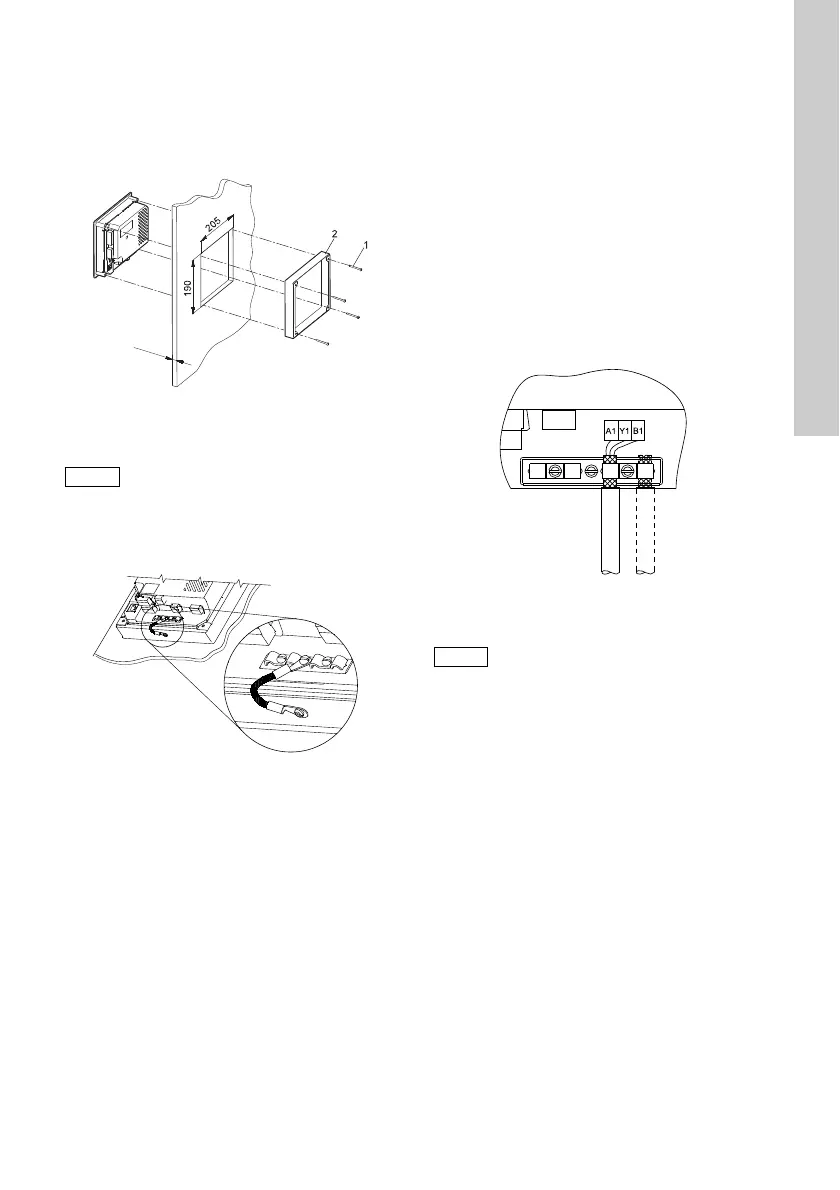

Fig. 7 Montagem na parte frontal do painel
(standard)
Ligue o terminal de terra (entre as abraçadeiras) no
CU 3X2 ao quadro de montagem (pos. 2, fig. 7).
Consulte a fig. 8.
Fig. 8 Ligação à terra
6. Instalação com compatibilidade
electromagnética correcta
O CU 3X2 é normalmente instalado num quadro que
contém o módulo IO 351, contactores e outro equi-
pamento eléctrico. O quadro pode também incluir
outros módulos Grundfos e conversores de frequên-
cia.
De modo a assegurar um funcionamento sem ava-
rias, é importante instalar módulos electrónicos com
compatibilidade electromagnética correcta.
• Garanta uma ligação à terra suficiente entre o
CU 3X2 e o quadro. Consulte a fig. 8.
• Utilize cabos blindados para o GENIbus. Ligue a
blindagem à abraçadeira de cabo do CU 3X2 na
parte frontal dos terminais A1, Y1 e B1.
Consulte a fig. 9. Utilize também cabos blindados
para o módulo CIM.
Fig. 9 Blindagem fixa com abraçadeira
• Os condutores de sinal das entradas e saídas
digitais e analógicas têm de ser blindados, ou
seja, leve a blindagem até ao CU 3X2 e ligue-a
ao quadro com uma abraçadeira, por exemplo.
• Não entrelace as extremidades da blindagem, já
que isso destrói o efeito de blindagem a frequên-
cias elevadas. Em vez disso, utilize abraçadei-
ras.
TM03 1301 4105
Para obter uma classe de protecção IP55,
o CU 3X2 tem de ser montado num painel
ou armário.
TM04 2066 1908
TM04 2065 1908
Deve remover qualquer fita de plástico
existente entre a blindagem e o revesti-
mento antes de montar o cabo na abraça-
deira.
