9.11 Baterie de rezervă (UPS)
O baterie poate fi conectată la CU 3X2 ca rezervă la
alimentarea normală electrică. Bateria poate fi
conectată direct la CU 3X2 fără priză.
Cu bateria de rezervă CU 3X2 poate continua să
funcționeze în ciuda întreruperilor la alimentarea
normală cu electricitate.

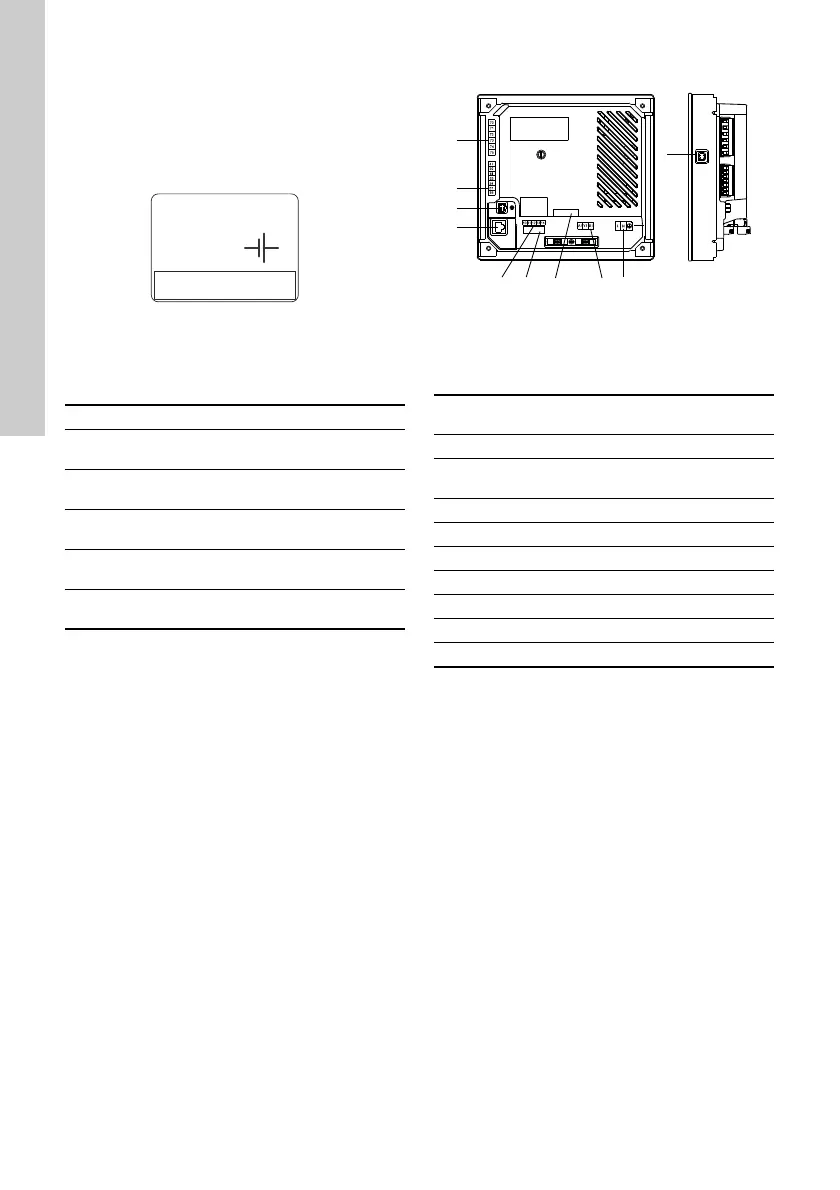

Fig. 16 Etichetă pentru bateria de rezervă
9.11.1 Date baterie
Bateria de rezervă trebuie să îndeplinească
următoarele cerințe:
9.11.2 Monitorizarea bateriei
CU 3X2 poate monitoriza următoarele:
• scurt circuit
• polaritate greșită
• baterie defectă
• baterie lipsă
• tensiune joasă la baterie.
9.12 Grupuri de borne
Fig. 17 Grupuri de borne
Bornele din grupurile 2, 3, 5 şi 6 sunt izolate de toate
celelalte grupuri de borne printr-o izolaţie ranforsată,
2224 VAC.
Toate bornele de control din grupurile 2, 3, 5 şi 6
sunt alimentate cu tensiune PELV (Tensiune de
protecţie extra-joasă).
TM04 2367 2408
Fabricația bateriei Power Sonic
Tipul bateriei
Conduce acidul bateriei tip
AGM
Seria bateriei
PS 12xxx seria UL R/C sub
numărul de filă MH20845
Tensiune
nominală
12 V
Capacitatea
bateriei
40 Ah, recomandată
(24 ore timp de funcționare)
Timp normal de
încărcare
8 ore (40 Ah baterie)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupa 1
Conexiunea la alimentarea cu
energie
Grupa 2 Conexiune internă GENIbus
Grupa 3
Conexiune bus
(Modul CIM) (nestandard)
Grupa 4 Conexiunea bateriei de rezervă
Grupul 5 Intrări digitale
Grupul 6 Conexiune Ethernet
Grupul 7 Conexiune service (GENIbus)
Grupul 8 Intrări analogice
Grupul 9 Port USB
Grupul 10 Ieşiri digitale
