Grundfos CU 3 2 Series User Manual

Română (RO)
203
10. Privire de ansamblu intrări şi ieşiri
DI: Intrare digitală
DO: Ieşire digitală
AI: Intrare analogică
NC: Contact normal închis
NO: Contact normal deschis
C: General.
Poziţie numere, vezi fig. 17.

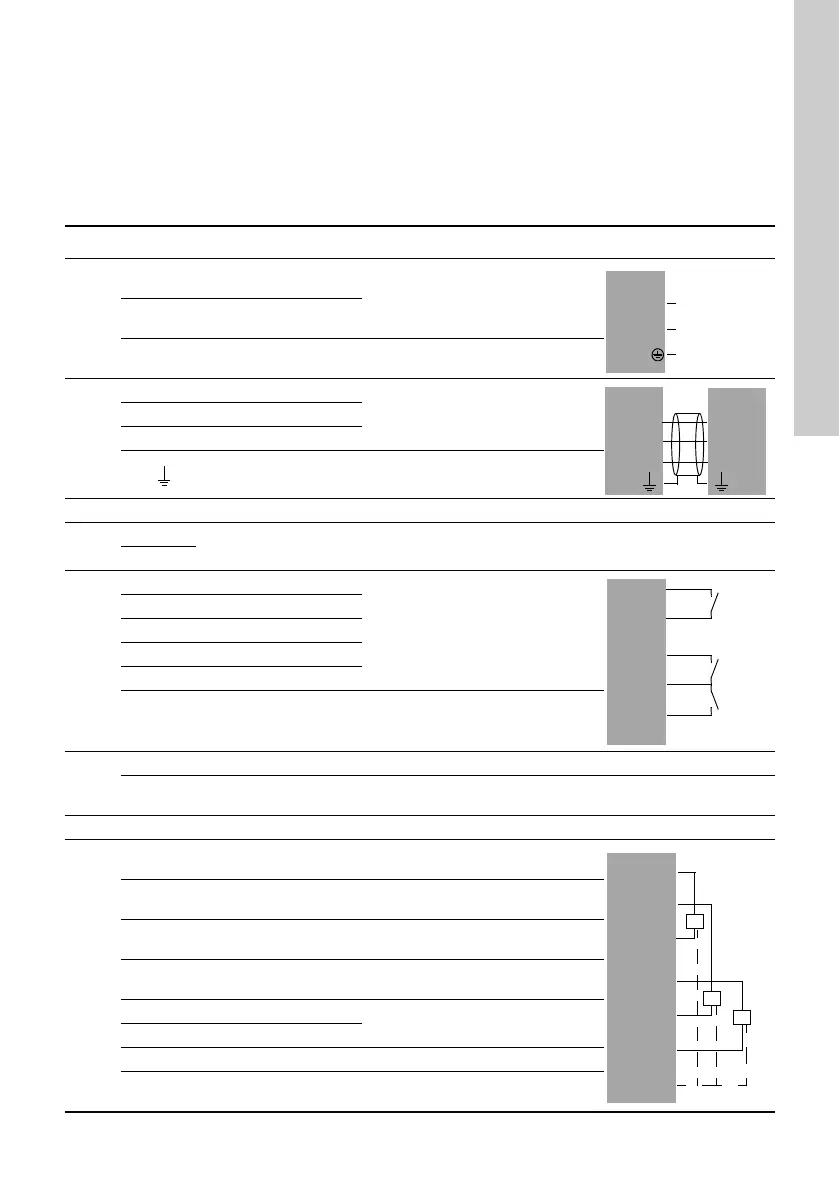

Grup Bornă Denumire Date Diagramă
1
L
Conexiunea
conductorului de fază
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Conexiunea
conductorului de nul
PE
Conexiunea la nulul de
protecţie
2
A1 RS-485 A
GENIbus
(Fixaţi ecranul cu o clemă de
cablu.)
Y1 RS-485 GND
B1 RS-485 B
Împământare
3 Conectarea la bus extern, consultaţi instrucţiunile de instalare şi utilizare pentru modulul CIM.
4
0 V
Conectarea la baterie Baterie de rezervă
+12 VDC
5
10 DI1
Intrare digitală
11 GND
12 DI2
13 GND
14 DI3
Toate bornele (exceptând bornele de alimentare) trebuie conectate
numai la tensiuni care nu depăşesc 16 Vrms şi 22,6 Vvârf sau 35 VDC.
6
Ethernet RJ45
Dispozitivele externe de calcul conectate la o conexiune Ethernet trebui
să fie în conformitate cu stamdardele IEC 60950 şi UL 60950.
7 GENIbus Conexiune service
8
47 +24 V
Alimentare la senzor.
Protecție scurt-circuit 30 mA
50 +24 V
Alimentare la senzor.
Protecție scurt-circuit 30 mA
51 AI1
Intrare pentru semnal analog,
0-20/4-20 mA sau 0-10 V
53 +24 V
Alimentare la senzor.
Protecție scurt-circuit 30 mA
54 AI2
Intrare pentru semnal analog,
0-20/4-20 mA sau 0-10 V
57 AI3
58 GND*
Toate bornele (exceptând bornele de alimentare) trebuie conectate
numai la tensiuni care nu depăşesc 16 Vrms şi 22,6 Vvârf sau 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
