Svenska (SE)
236
9.11 Reservbatteri (UPS)
CU 3X2 kan förses med batteri som reserv för den
vanliga strömförsörjningen. Batteriet kan anslutas
direkt till CU 3X2 utan säkring.
Med reservbatteri kan CU 3X2 fortsätta att fungera
även om den vanliga strömförsörjningen bortfaller.

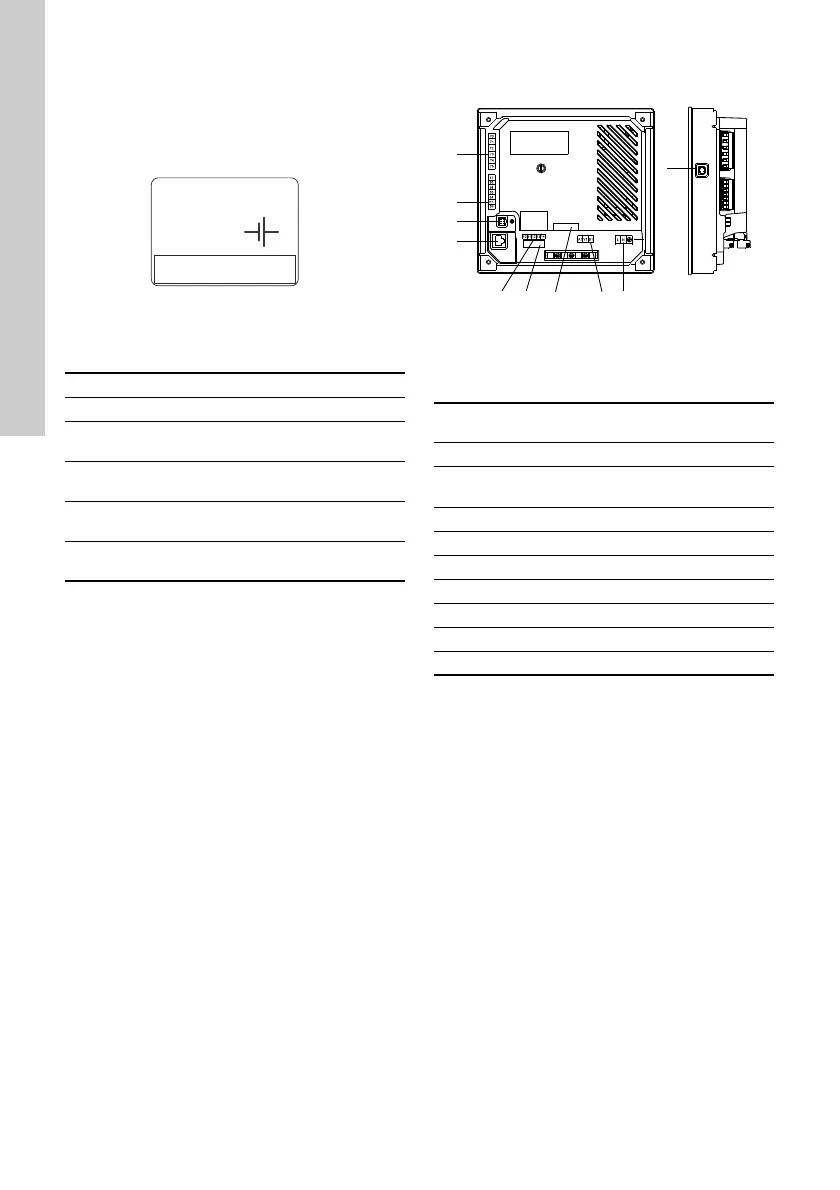

Fig. 16 Etikett för reservbatteri
9.11.1 Batteridata
Reservbatteriet ska uppfylla följande krav:
9.11.2 Batteriövervakning
CU 3X2 kan övervaka följande:
• kortslutning
• polaritetsfel
• defekt batteri
• batteribortfall
• låg batterispänning.
9.12 Plintgrupper
Fig. 17 Plintgrupper
Plintarna i grupperna 2, 3, 5 och 6 är isolerade från
alla andra plintgrupper med förstärkt isolering,
2224 VAC.
Alla styrplintar i grupp 2, 3, 5 och 6 matas med extra
låg säkerhetsspänning (SELV, Safety Extra-Low Vol-
tage).
TM04 2367 2408
Batterimärke Power Sonic
Batterityp Blybatteri typ AGM
Batteriserie
PS 12xxx serie UL R/C under
filnummer MH20845
Nominell
spänning
12 V
Batterikapacitet
40 Ah rekommenderas
(driftstid 24 h)
Nominell ladd-
ningstid
8 timmar (batteri 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupp 1
Anslutning av försörjnings-
spänning
Grupp 2 Intern GENIbus-anslutning
Grupp 3
Fieldbus-anslutning
(CIM-modul) (inte standard)
Grupp 4 Anslutning för reservbatteri
Grupp 5 Digitala ingångar
Grupp 6 Ethernet-anslutning
Grupp 7 Serviceanslutning (GENIbus)
Grupp 8 Analoga ingångar
Grupp 9 USB-port
Grupp 10 Digitala utgångar
