10. Översikt över in- och utgångar
DI: Digital ingång
DO: Digital utgång
AI: Analog ingång
NC: Brytande kontakt
NO: Slutande kontakt
C: Gemensam.
Positionsnummer framgår av fig. 17.

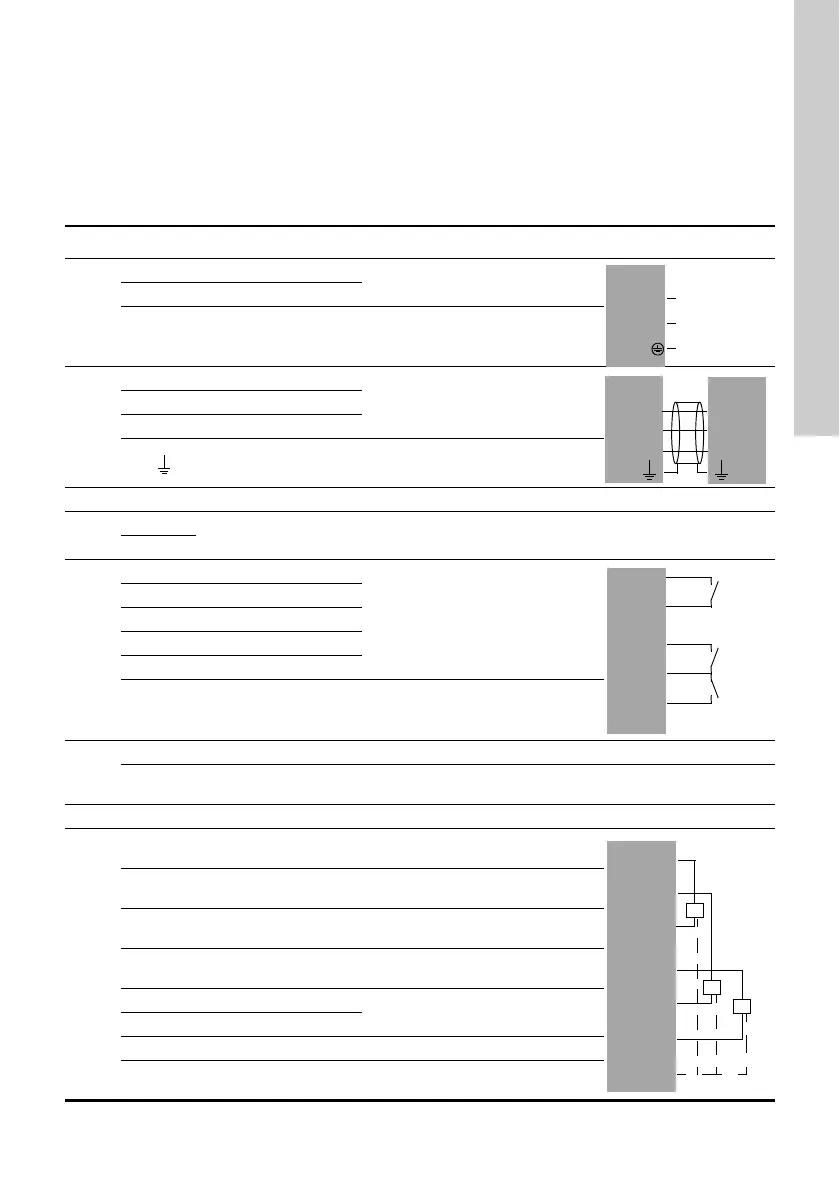

Grupp Plint Beteckning Data Schema
1
L Anslutning till fasledare
1 x 100-240 VAC ± 10 %, 50/60 Hz
N Anslutning till nolledare
PE
Anslutning till skydds-
jord
2
A1 RS-485 A
GENIbus
Fäst kabelskärmen med kabel-
klämma.
Y1 RS-485 GND
B1 RS-485 B
Driftsjord
3 Anslutning till extern fieldbus beskrivs i monterings- och driftsinstruktion för CIM-modulen.
4
0 V
Anslutning till batteri Reservbatteri
+12 VDC
5
10 DI1
Digital ingång
11 GND
12 DI2
13 GND
14 DI3
Alla plintar (utom plintar för nätspänning) får endast anslutas till spän-
ningar som inte överskrider 16 V
rms
och 22,6 V
topp
eller 35 VDC.
6
Ethernet RJ45
Externa beräkningsenheter som ansluts via Ethernet-anslutningen måste
uppfylla standarderna IEC 60950 och UL 60950.
7 GENIbus Serviceanslutning
8
47 +24 V
Matning till givare.
Kortslutningsskyddad 30 mA
50 +24 V
Matning till givare.
Kortslutningsskyddad 30 mA
51 AI1
Ingång för analog signal,
0-20/4-20 mA eller 0-10 V
53 +24 V
Matning till givare.
Kortslutningsskyddad 30 mA
54 AI2
Ingång för analog signal,
0-20/4-20 mA eller 0-10 V
57 AI3
58 GND*
Alla plintar (utom plintar för nätspänning) får endast anslutas till spän-
ningar som inte överskrider 16 V
rms
och 22,6 V
topp
eller 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
