11. Underhåll
CU 3X2 är underhållsfri vid normal användning och
normal drift. Den rengörs med fuktig trasa.
12. Service
Ingen service kan utföras på CU 3X2. Om den är
defekt måste den bytas ut. Se avsnitt 13. Byte av
CU 3X2.
13. Byte av CU 3X2
1. Stäng av strömförsörjningen till CU 3X2.
2. Stäng av strömförsörjningen till komponenter
med extern strömförsörjning.
3. Märk varje ledare med plintnummer.
4. Koppla bort alla ledare.
5. Ta bort CU 3X2 från panel/skåp.
6. Montera den nya enheten enligt instruktionerna i
avsnitt 5. Mekanisk installation.
7. Anslut alla ledare utifrån deras märkning.
8. Konfigurera nya CU 3X2 med hjälp av verktyget
PC-Tool. Se serviceinstruktionen för den aktuella
produkten.
13.1 Byte av CIM-modul
Se även avsnitt 6.3 Montering av CIM-modul.
1. Stäng av strömförsörjningen till CU 3X2.
2. Stäng av strömförsörjningen till komponenter
med extern strömförsörjning.
3. Märk varje ledare med plintnummer.
4. Avlägsna skruvarna som håller CIM-modulen.
5. Avlägsna CIM-modulen från CU 3X2.
6. Montera den nya CIM-modulen.
7. Anslut CIM-modulen enligt beskrivningen i mon-
terings- och driftsinstruktionen för den nya
CIM-modulen.
14. Mått

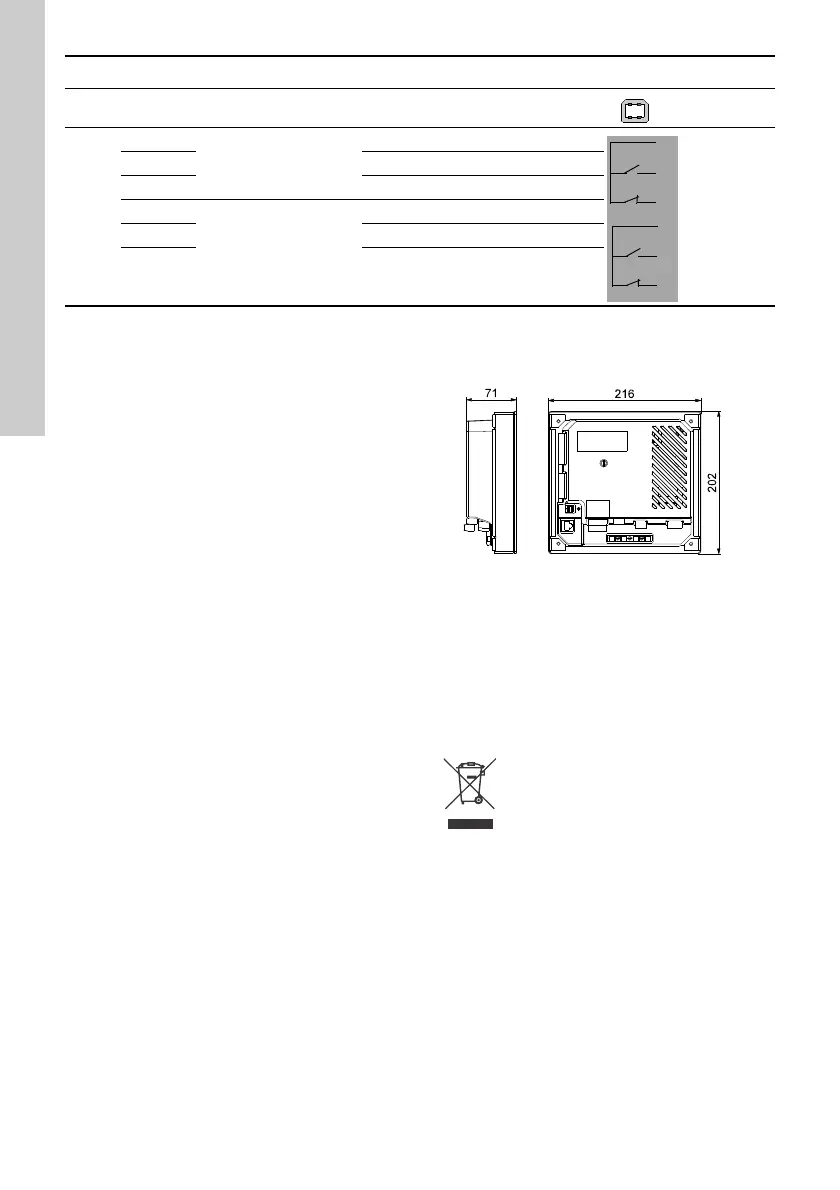

Fig. 18 Måttskiss
15. Kassering
Kassering av denna produkt eller delar härav ska
ske på ett miljövänligt vis:
1. Använd offentliga eller privata återvinnings-
stationer.
2. Om detta inte är möjligt, kontakta närmaste
Grundfosbolag eller Grundfos auktoriserade
servicepartners.
Symbolen med en överkorsad soptunna
på en produkt betyder att den inte får
kasseras som hushållsavfall. När en
produkt märkt med denna symbol når
slutet på sin livslängd ska den inlämnas
enligt anvisningar från lokala avfallshan-
teringsmyndigheter. Separat insamling och återvin-
ning av sådana produkter hjälper till att skydda mil-
jön och människors hälsa.
9 USB-port USB 2.0, typ B
10
70
Relä 1
C
71 NO
72 NC
73
Relä 2
C
74 NO
75 NC
* GND är isolerad från andra jordanslutningar.
