Svenska (SE)
232
5. Mekanisk installation
Fäst CU 3X2 med de medföljande fyra skruvarna
M5 x 10 (pos. 1).
Max. vridmoment: 1,4 Nm.
Mått för CU 3X2 anges i avsnitt 14. Mått.

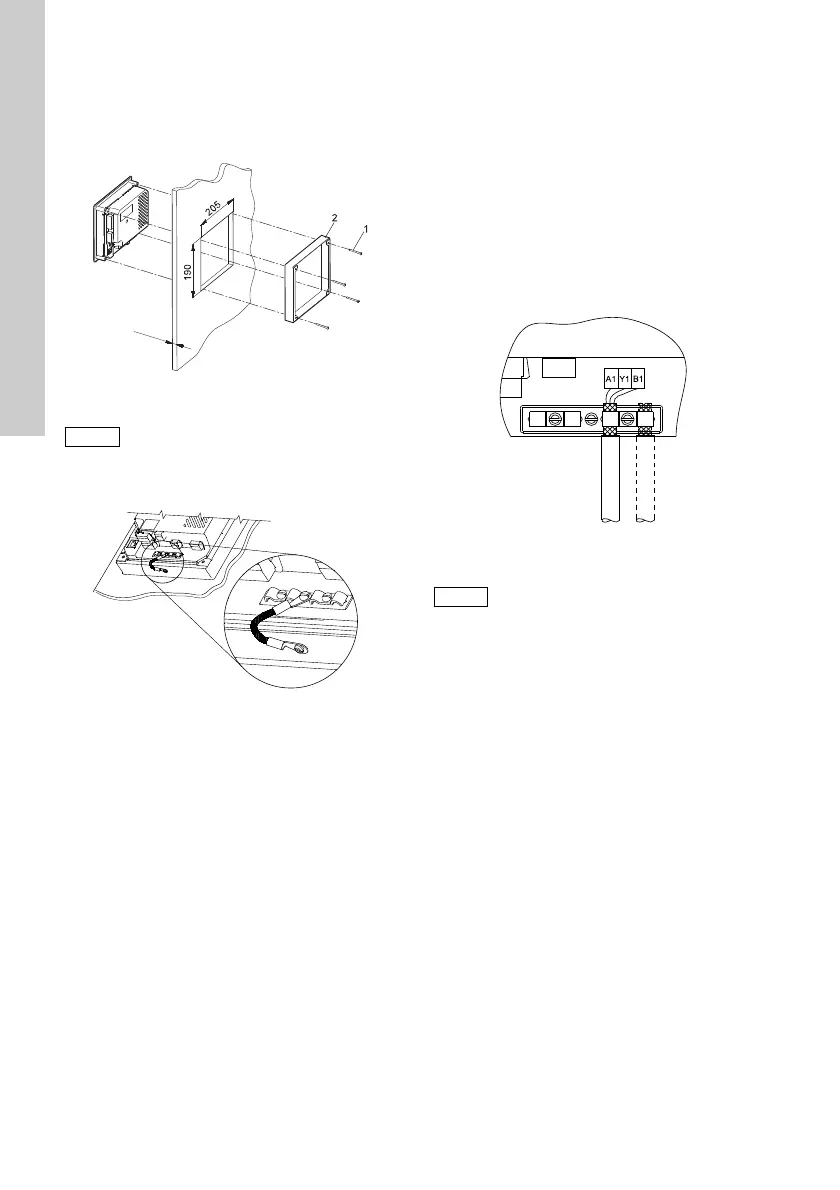

Fig. 7 Montering i panelfront (standard)
Anslut jordplinten (mellan kabelklämmorna) på
CU 3X2 till chassit (pos. 2, fig. 7). Se fig. 8.
Fig. 8 Jordanslutning
6. EMC-korrekt installation
CU 3X2 monteras normalt i en panel som också
innehåller IO 351-modul, frekvensomformare,
kontaktorer eller andra strömförande detaljer.
Det är mycket viktigt att elektroniska moduler är
EMC-korrekt installerade, för att säkerställa felfri
funktion:
• Säkerställ tillräcklig kontakt mellan CU 3X2 och
chassi/jord. Se fig. 8.
• Använd skärmade kablar för GENIbus.
Anslut kabelskärmen till kabelklämman på
CU 3X2, framför plintarna A1, Y1 och B1.
Se fig. 9. Använd skärmade kablar även för
CIM-modulen.
Fig. 9 Kabelskärm fäst med kabelklämma
• Signalledare för digitala och analoga ingångar
och utgångar ska vara skärmade. Skärmen ska
dras hela vägen till CU 3X2 och anslutas till chas-
sit, till exempel med kabelklämma.
• Tvinna inte skärmändarna, det gör skärmen min-
dre effektiv vid höga frekvenser. Använd kabel-
klämmor i stället.
TM03 1301 4105
För att erhålla kapslingsklass IP55 måste
CU 3X2 monteras i panel eller skåp.
TM04 2066 1908
TM04 2065 1908
Eventuell isolertejp mellan skärm och hölje
måste avlägsnas innan kabeln placeras i
klämman.
