Grundfos CU 3 2 Series

Svenska (SE)
233
6.1 Intern GENIbus-anslutning
Intern kommunikation upprättas via GENIbus.

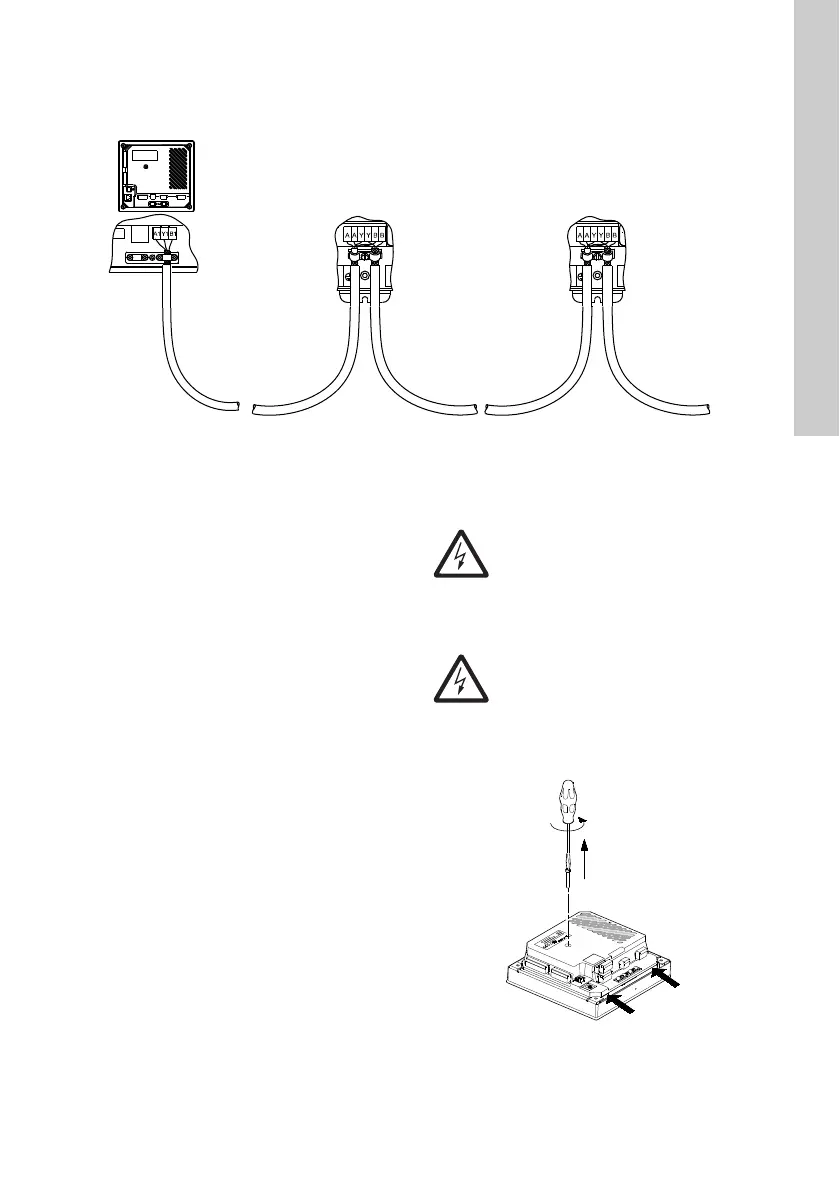

Fig. 10 GENIbus-anslutning
Modultyp och antalet moduler beror på programvaran för applikationen.
6.2 Gränssnittsmoduler för
fieldbuskommunikation
CU 3X2 kan anslutas till ett externt kommunikations-
nät med en extra fieldbus-CIM-modul.
CIM: Communication Interface Module.
CIM-moduler beställs separat.
Anslut CIM-modulen enligt beskrivningen i monte-
rings- och driftsinstruktionen för modulen.
6.3 Montering av CIM-modul
CIM-moduler måste monteras av auktoriserad perso-
nal.
1. Avlägsna skruven från bakstycket på CU 3X2.
Se fig. 11.
Fig. 11 Demontering av skruven i bakstycket
TM05 1917 3911
Enhet n
Enhet n+1
CU 3X2
Varning
Stäng av spänningsförsörjningen till
CU 3X2 innan CIM-modulen monteras.
Varning
Urladdning av statisk elektricitet måste
undvikas vid montering av CIM-modul, till
exempel med antistathandledsband enligt
fig. 13.
TM04 2402 2508
