Slovensko (SI)
240

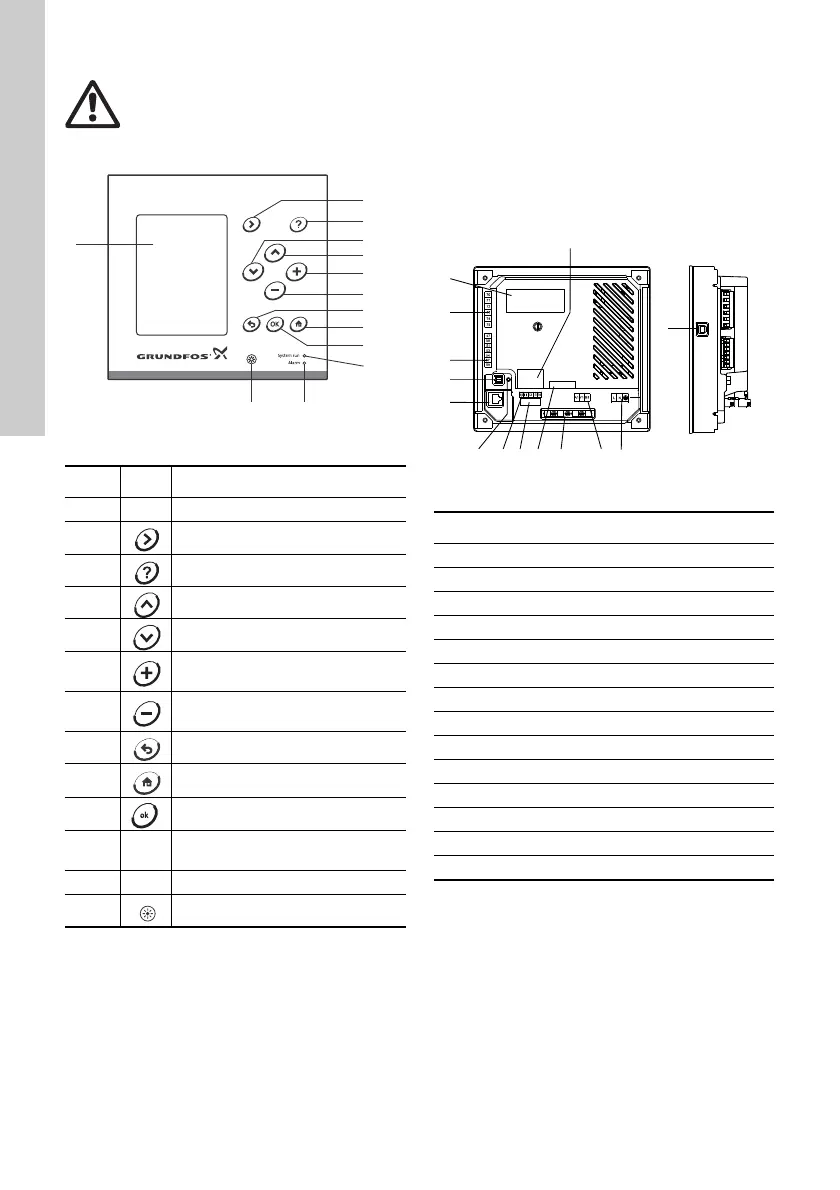

Slika 1 Primer CU 3X2
* Nekatera navodila veljajo za celoten zaslon, druga
navodila pa samo za posamezne vrstice.
2.1 Kontrolni lučki
Enota CU 3X2 ima eno zeleno in eno rdečo
indikatorsko lučko.
Zelena kontrolna lučka sveti, kadar je vključeno
električno napajanje.
Rdeča indikatorska lučka sveti, ko sistem deluje
deluje v načinu alarma.
2.2 Priključki
Slika 2 Hrbtna stran enote CU 3X2
Za več informacij si oglejte razdelek 9.12 Skupine
sponk.
2.3 Potencialno eksplozivna okolja
Enote CU 3X2 ne nameščajte v eksplozivna okolja,
lahko pa jo uporabite skupaj s črpalkami Grundfos,
ki so odobrene za namestitev v potencialno
eksplozivna okolja.
Opozorilo
Če se enota CU 3X2 uporablja na način, ki
ni specificiran s strani proizvajalca, lahko
pride do okvare delovanja zaščite enote
CU 3X2.
TM05 3044 0912
Poz. Opis
1 LCD-zaslon.
2 Pomik v naslednji stolpec menija.
3 Pomik na napotke.*
4 Pomikanje po seznamih navzgor.
5 Pomikanje po seznamih navzdol.
6
Zvišanje vrednosti izbranega
parametra.
7
Znižanje vrednosti izbranega
parametra.
8 Pomik nazaj na predhodni prikaz.
9 Vrnitev v statusni meni.
10 Shranjevanje vrednosti.
11
Zelena indikatorska lučka
(delovanje).
12 Rdeča indikatorska lučka (alarm).
13 Spremeni svetlost zaslona.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Poz. Opis
1 Napisna ploščica
2 Sponke za digitalne izhodne releje
3 Sponke za analogne vhode
4 Servisni priključek
5 Ethernet (RJ45)
6 Kazalnik napetosti
7 Sponke za digitalne vhode
8 Sponke za nadomestitev baterije
9 Sponke za CIM modul (opcijsko)
10 Kabelske spojke za povezave GENIbus
11 Notranja GENIbus povezava
12 Priključek za električno napetost
13 Nalepka za nadomestno baterijo
14 USB priključek
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
