Slovensko (SI)
247
9.11 Nadomestno baterijo (UPS)
Baterija se lahko priključi na enoto CU 3X2 kot
rezerva pri normalni električni energiji. Baterija se
lahko priključi direktno na enoto CU 3X2 brez
varovalke.
Z rezervno baterijo enoto CU 3X2 se lahko nadaljuje
delovanje kljub motnjam delovanja.

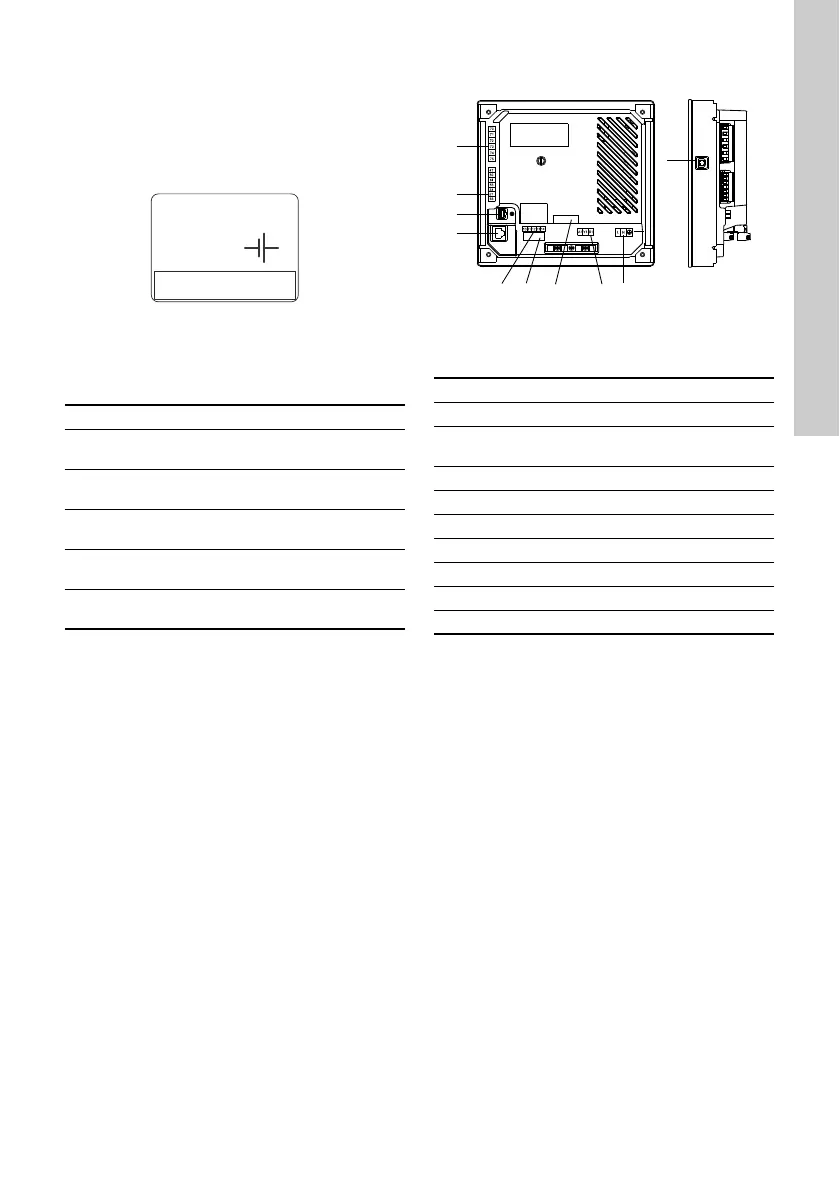

Slika 16 Nalepka za nadomestno baterijo
9.11.1 Podatki o bateriji
Rezervna baterija naj bo skladna s sledečimi
priporočili:
9.11.2 Nadzorovanje baterije
Z enoto CU 3X2 lahko opazujemo sledeče:
• Kratki stik
• Napačna polarnost
• Pokvarjena baterija
• Manjkajoča baterija
• Nizka napetost baterije.
9.12 Skupine sponk
Slika 17 Skupine sponk
Sponke v skupinah 2, 3, 5 in 6 so izolirane od ostalih
skupin z ojačano izolacijo 2224 VAC.
Vsi kontrolni priključki v skupinah 2, 3, 5 in 6 se
napajajo z napetostjo SELV (posebno nizka zaščitna
napetost).
TM04 2367 2408
Znamka baterije Power Sonic
Tip baterije
Baterija s svinčevo kislino
AGM tipa
Serije baterije
PS 12xxx serije UL R/C pod
številko MH20845
Nominalna
napetost
12 V
Kapaciteta
baterije
40 Ah, priporočljivo
(24 ur, čas delovanja)
Nominalni
obračunljiv čas
8 ur (40 Ah baterija)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Skupina 1 Povezava napetosti
Skupina 2 Notranja GENIbus povezava
Skupina 3
Fieldbus priključek
(CIM modul) (ni standarden)
Skupina 4 Priključitev rezervne baterije
Skupina 5 Digitalni vhodi
Skupina 6 Ethernet povezava
Skupina 7 Servisni priključek (GENIbus)
Skupina 8 Analogni vhodi
Skupina 9 USB priključek
Skupina 10 Digitalni izhodi
