Grundfos CU 3 2 Series User Manual

Slovensko (SI)
248

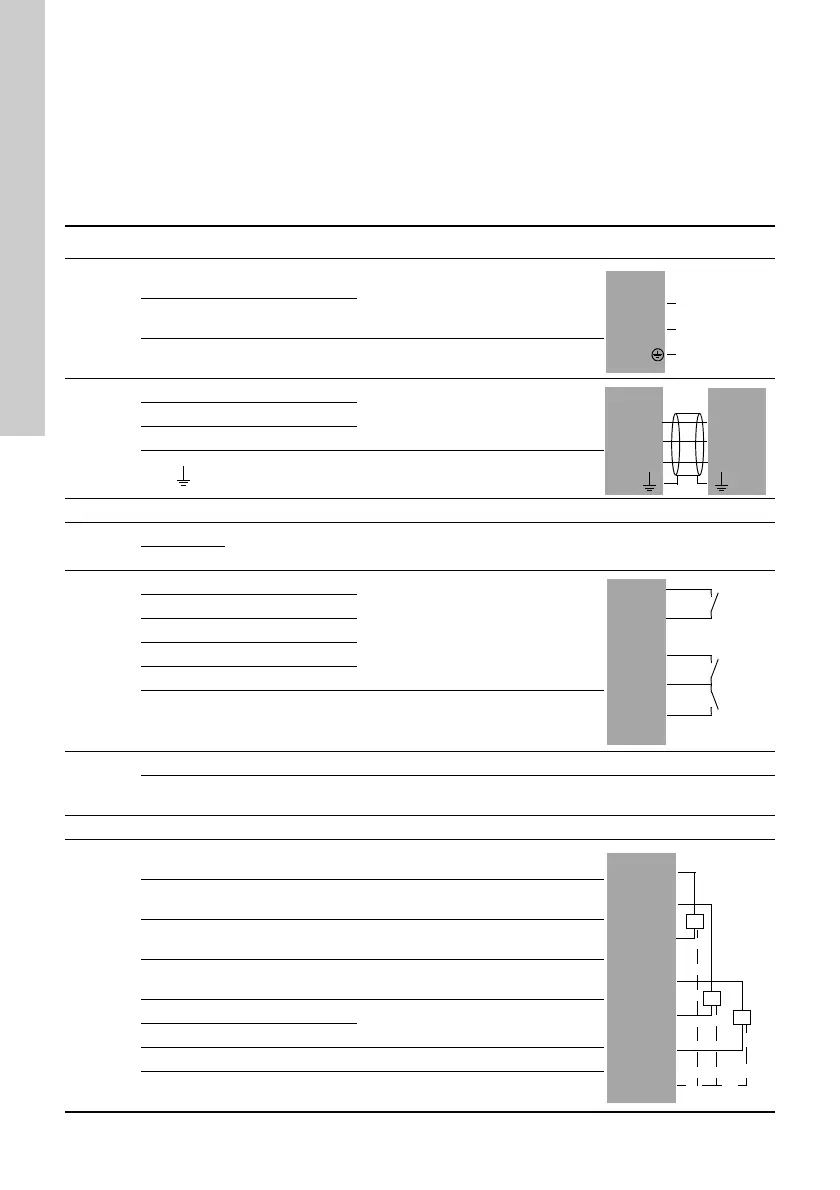

10. Pregled vhodov in izhodov
DI: Digitalni vhod
DO: Digitalni izhod
AI: Analogni vhod
NC: Normalno sklenjen kontakt
NO: Normalno razklenjen kontakt
C: Skupni
Številke položajev, glejte sl. 17.
Skupina Priključek Oznaka Podatki Diagram
1
L
Priključitev
faznega vodnika
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Priključitev
ničelnega vodnika
PE
Priključitev
ozemljitve
2
A1 RS-485 A
GENIbus
(Oklop pritrdite s kabelsko spojko.)
Y1 RS-485 GND
B1 RS-485 B
Nevtralen vodnik.
3 Priključitev na zunanji fieldbus, glejte instalacijo in delovna navodila za CIM modul.
4
0 V
Priključitev na
baterijo
Nadomestno baterijo
+12 VDC
5
10 DI1
Digitalni vhod
11 GND
12 DI2
13 GND
14 DI3
Vsi priključki (razen za napajanje) morajo biti priključeni na napetosti,
ki ne presegajo 16 V
rms
in 22,6 V
peak
ali 35 V DC.
6
Ethernet RJ45
Zunanje elektronske naprave, priključene na Ethernet priključek,
morajo biti v skladu z IEC 60950 in UL 60950 standardi.
7 GENIbus Servisni priključek
8
47 +24 V
Napajanje senzorja.
Zaščita tokokroga 30 mA
50 +24 V
Napajanje senzorja.
Zaščita tokokroga 30 mA
51 AI1
Vhod za analogni signal,
0-20/4-20 mA ali 0-10 V
53 +24 V
Napajanje senzorja.
Zaščita tokokroga 30 mA
54 AI2
Vhod za analogni signal,
0-20/4-20 mA ali 0-10 V
57 AI3
58 GND*
Vsi priključki (razen za napajanje) morajo biti priključeni na napetosti,
ki ne presegajo 16 V
rms
in 22,6 V
peak
ali 35 V DC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
