11. Vzdrževanje
Med normalno uporabo in delovanjem enota CU 3X2
ne potrebuje vzdrževanja. Čistite jo z mokro krpo.
12. Servis
Enote CU 3X2 ni mogoče servisirati. Če je
okvarjena, jo je treba zamenjati. Oglejte si razdelek
13. Zamenjava enote CU 3X2.
13. Zamenjava enote CU 3X2
1. Izključite omrežno napajanje enote CU 3X2.
2. Izključite omrežno napajanje komponent z
zunanjim napajanjem.
3. Označite posamezne vodnike s številkami
ustreznih priključkov.
4. Izključite vse porabnike.
5. Enoto CU 3X2 odstranite iz panela/omarice.
6. Namestite novo enoto, kakor je opisano v
razdelku 5. Mehanska montaža.
7. Vse prevodnike povežite skladno z oznakami.
8. Konfigurirajte novo enoto CU 3X2 s pomočjo
PC-orodja. Za več podatkov glejte navodila za
servisiranje.
13.1 Nadomestite CIM modul
Oglejte si tudi razdelek 6.3 Montaža CIM modula.
1. Izključite omrežno napajanje enote CU 3X2.
2. Izključite omrežno napajanje komponent z
zunanjim napajanjem.
3. Označite posamezne vodnike s številkami
ustreznih priključkov.
4. Odstranite štiri vijake na CIM modulu.
5. Odstranite CIM modul iz enote CU 3X2.
6. Montirajte nov CIM model.
7. Priključite CIM modul, kot je opisano v navodilih
za montažo in obratovanje, ki so dobavljena z
CIM modul.
14. Dimenzije

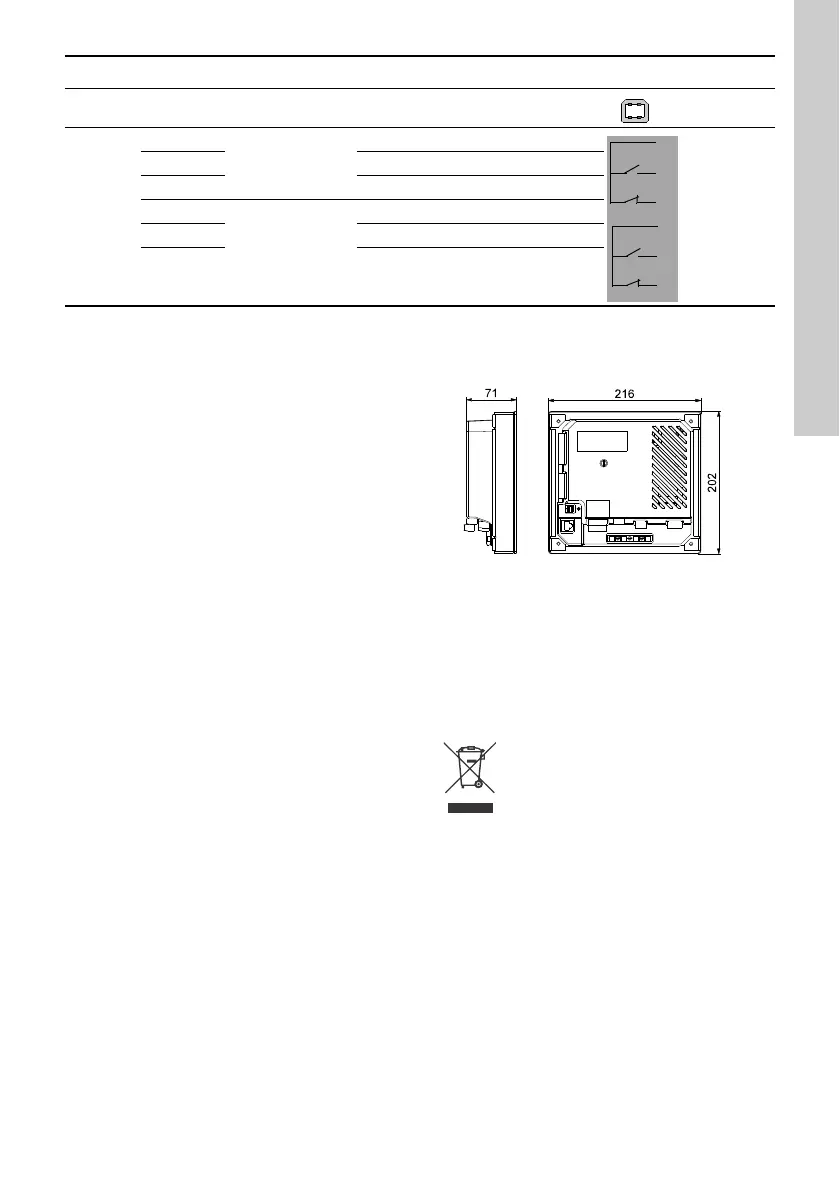

Slika 18 Dimenzijska skica
15. Odstranitev
Proizvod in njegovi deli morajo biti odstranjeni na
okolju prijazen način:
1. Uporabite javna ali zasebna podjetja za odvoz
odpadkov.
2. Če to ni mogoče, stopite v stik z najbližjo
Grundfosovo izpostavo ali servisno delavnico.
Simbol prečrtanega smetnjaka na
izdelku označuje, da morate izdelek
zavreči ločeno od gospodinjskih
odpadkov. Ko izdelek, ki je označen s
tem simbolom, doseže konec življenjske
dobe, ga odnesite na zbirno mesto, ki ga
določijo lokalni organi za odstranjevanje odpadkov. Z
ločenim zbiranjem in recikliranjem teh izdelkov
pomagate opri varovanju okolja in zdravju ljudi.
9 USB priključek USB 2.0, tip B
10
70
Rele 1
C
71 NO
72 NC
73
Rele 2
C
74 NO
75 NC
* Priključek GND je zaščiten pred ostalimi ozemljitvenimi točkami.
Skupina Priključek Oznaka Podatki Diagram
74
73
72
70
71
75
TM04 2068 1908
