Slovensko (SI)
244
6.1 Notranja GENIbus povezava
Notranja komunikacija je vzpostavljena prek vodila GENIbus.

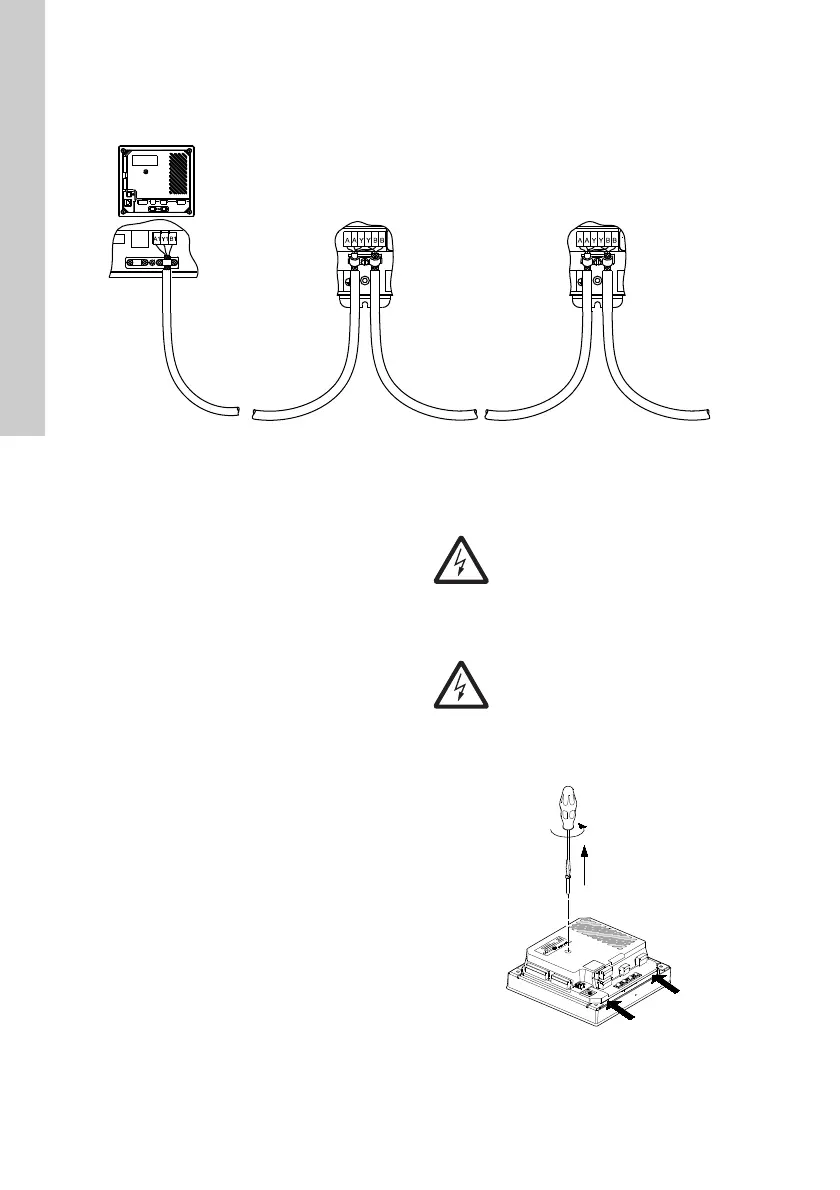

Slika 10 GENIbus povezava
Tip modula in število modulov sta odvisna od aplikacijske programske opreme.
6.2 Fieldbus komunikacija z moduli
Enota CU 3X2 je lahko priključena na zunanje
komunikacijsko omrežje prek dodatnega fieldbus
CIM modula. CIM: Communication Interface Module.
CIM module je treba naročiti posebej.
Priključite CIM modul, kot je opisano v navodilih za
montažo in obratovanje, ki so dobavljena z
modulom.
6.3 Montaža CIM modula
CIM modul naj montira pooblaščena oseba za
montažo.
1. Odstranite vijak na hrbtni strani enote CU 3X2.
Oglejte si sliko 11.
Slika 11 Odstranite vijak, tako da držite zadnji
pokrov
TM05 1917 3911
Opozorilo
Izklopite električno napetost na enoto
CU 3X2, preden montirate CIM modul.
Opozorilo
Izogniti se je treba tlačnemu elektrostatu
(ESD), kadar se CIM modul montira, na
primer z uporabo antistatičnih jermenov,
kot je prikazano na sliki 13.
TM04 2402 2508
