5. Mehanska montaža
Enoto CU 3X2 pritrdite s štirimi vijaki, M5 x 10, ki so
dobavljeni skupaj z enoto (poz. 1).
Maksimalni navor: 1,4 Nm.
Dimenzije enote CU 3X2, glejte razdelek
14. Dimenzije.

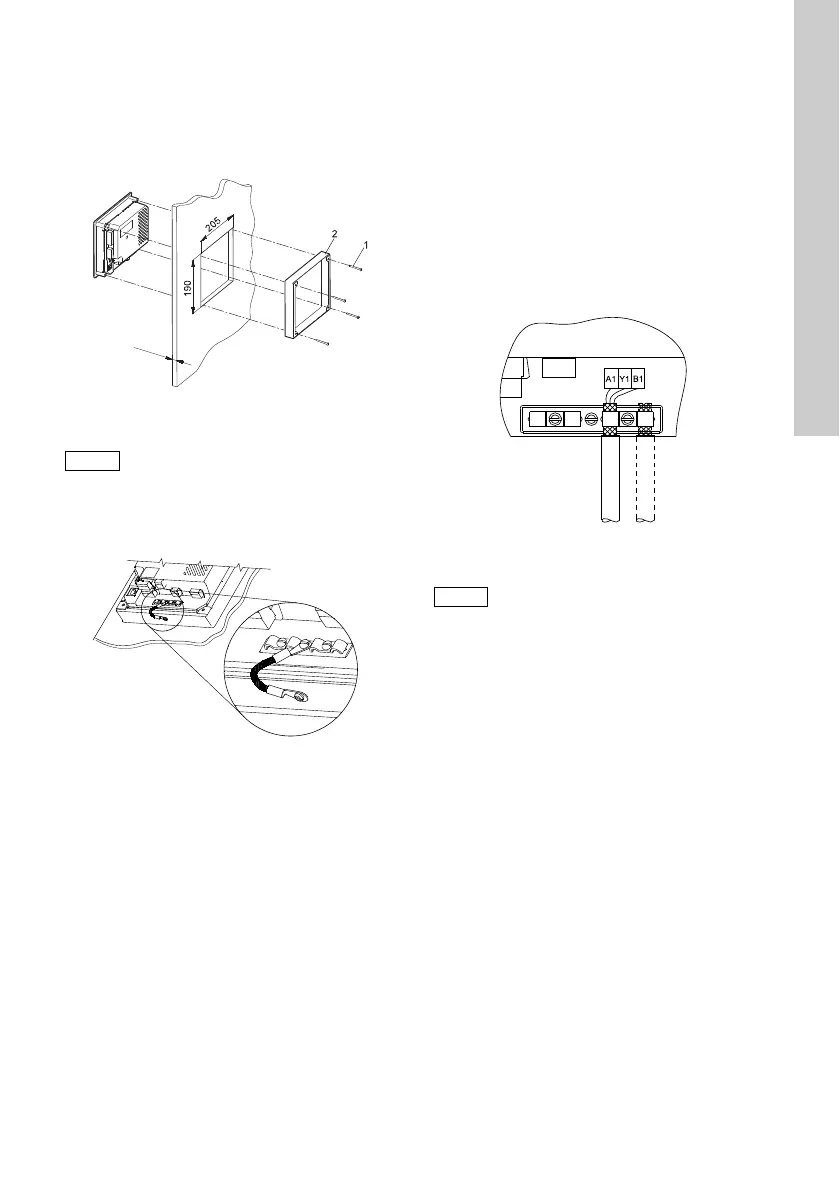

Slika 7 Montaža na panelu spredaj (standard)
Ozemljitveni priključek (med kabelskimi sponkami)
enote CU 3X2 povežite s pritrdilnim okvirjem (poz. 2,
sl. 7). Oglejte si sliko 8.
Slika 8 Ozemljitev
6. EMC-ustrezna montaža
CU 3X2 se običajno montira na panel, ki vsebuje tudi
modul IO 351, frekvenčne pretvornike, kontaktorje in
drugo jakostno opremo. Plošča lahko vsebuje tudi
druge Grundfos module in frekvenčne pretvornike.
Da bi zagotovili brezhibno delovanje, je zelo
pomembno, da namestite elektronske module na
EMC-pravilen način:
• Zagotovite dovolj dobro ozemljitveno povezavo
med enoto CU 3X2 in okvirjem. Oglejte si sliko 8.
• Uporabite oklopljene kable za GENIbus.
Oklop pritrdite na kabelsko spojko enote CU 3X2
naprej od priključkov A1, Y1 in B1. Oglejte si
sliko 9. Uporabite oklopljeni kabel za CIM modul.
Slika 9 Oklop, pritrjen s kabelsko spojko
• Signalni vodniki za digitalne in analogne vhode in
izhode morajo imeti oklop, tj. oklop potegnite vse
do enote CU 3X2 in ga pritrdite na okvir, na
primer s kabelsko spojko.
• Ne zvijajte koncev oklopa, ker bi to izničilo učinek
oklopa pri visokih frekvencah. Namesto tega
uporabite kabelske spojke.
TM03 1301 4105
Da bi dosegli razred ohišja IP55, je treba
enoto CU 3X2 namestiti v panel ali
omarico.
TM04 2066 1908
TM04 2065 1908
Morebitni izolacijski plastični trak med
oklopom in ovojem je potrebno odstraniti
pred montažo kabla v kabelsko spojko.
