Български (BG)
25
10. Описание на входовете и изходите
DI: Цифров вход
DO: Цифров изход
AI: Аналогов вход
NC: Нормално затворен контакт
NO: Нормално отворен контакт
C: Общ.
Номера на позициите, вижте фиг. 17.

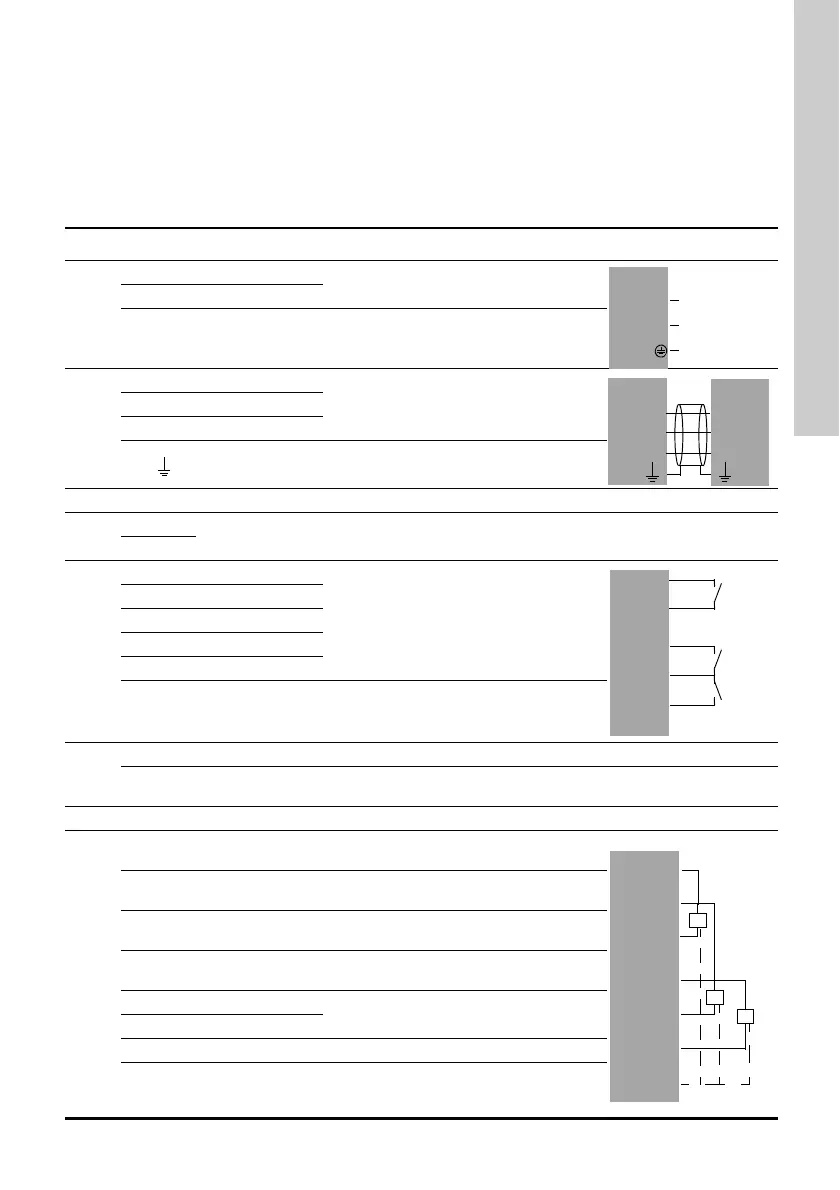

Група Клема Наименование Данни Диаграма
1
L Връзка към фаза
1 x 100-240 VAC ± 10 %, 50/60 Hz
N Връзка към нула
PE Връзка към земя
2
A1 RS-485 A
GENIbus
(Фиксирайте екрана със скоба за
кабели.)
Y1 RS-485 GND
B1 RS-485 B
Заземяване
3 Връзка за външен fieldbus, вижте инструкциите за монтаж и работа на CIM модула.
4
0 V
Връзка към
батерията
Батерия
+12 VDC
5
10 DI1
Цифров вход
11 GND
12 DI2
13 GND
14 DI3
Всички клеми (с изключение на клемите за захранването) трябва да
бъдат свързани към напрежение ненадвишаващо 16 V
rms
и 22,6 V
peak
или 35 VDC.
6
Ethernet RJ45
Външни изчислителни устройства, свързани към Ethernet връзка
трябва да съответстват на стандартите IEC 60950 и UL 60950.
7 GENIbus Сервизна връзка
8
47 +24 V
Захранване на сензора.
Защита срещу късо съединение 30 mA
50 +24 V
Захранване на сензора.
Защита срещу късо съединение 30 mA
51 AI1
Вход за аналогов сигнал,
0-20/4-20 mA или 0-10 V
53 +24 V
Захранване на сензора.
Защита срещу късо съединение 30 mA
54 AI2
Вход за аналогов сигнал,
0-20/4-20 mA или 0-10 V
57 AI3
58 GND*
Всички клеми (с изключение на клемите за захранването) трябва да
бъдат свързани към напрежение ненадвишаващо 16 V
rms
и 22,6 V
peak
или 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
