11. Поддръжка
CU 3Х2 не изисква поддръжка при нормална
работа и експлоатация. Той трябва да се
почиства с влажна кърпа.
12. Обслужване
CU 3Х2 не може да бъде сервизиран.
При повреда, той трябва да бъде сменен.
Вижте раздел 13. Подмяна на CU 3Х2.
13. Подмяна на CU 3Х2
1. Изключете захранването на модула CU 3Х2.
2. Изключете захранването на компонентите
с външно захранване.
3. Маркирайте всеки от проводниците с номера
на съответната клема.
4. Разкачете всички проводници.
5. Отстранете CU 3Х2 от панела/кутията.
6. Поставете новия модул както е описано
враздел 5. Механичен монтаж.
7. Свържете всички проводници съгласно
маркировката.
8. Конфигурирайте новия модул CU 3Х2
посредством PC Tool. Вижте сервизните
инструкции на въпросния продукт.
13.1 Замяна на CIM модула
Вижте също раздел 6.3 Поставяне на CIM
модула.
1. Изключете захранването на модула CU 3Х2.
2. Изключете захранването на компонентите
с външно захранване.
3. Маркирайте всеки от проводниците с номера
на съответната клема.
4. Развийте винтовете, закрепващи CIM модула.
5. Отстранете CIM модула от CU 3Х2.
6. Поставете новия CIM модул.
7. Свържете CIM модула, както е описано
в инструкциите за монтаж и експлоатация,
доставени със CIM модула.
14. Размери

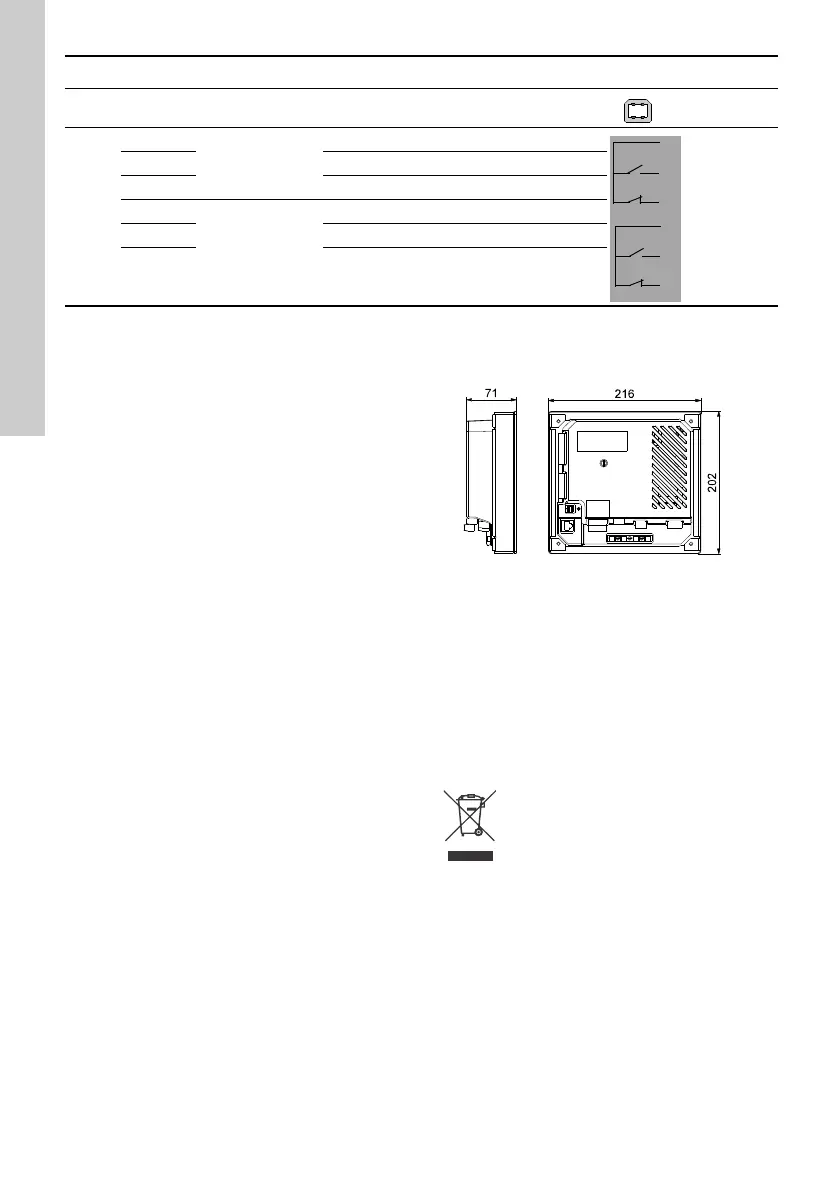

Фиг. 18 Схема с размери
15. Отстраняване на отпадъци
Отстраняването на този продукт или части от
него, като отпадък, трябва да се извърши по един
от следните начини, събразени с екологичните
разпоредби:
1. Използвайте местната държавна или частна
служба по събиране на отпадъците.
2. Ако това не е възможно, свържете
се с найблизкият офис или сервиз на
Grundfos.
Зачеркнатият символ на кофа за
отпадъци върху продукта означава, че
той трябва да бъде изхвърлен
отделно от битовите отпадъци. Когато
маркираният с този символ продукт
достигне края на експлоатационния
си живот, отнесете го в пункт за събиране на
такива отпадъци, посочен от местните
организации за третиране на отпадъци.
Разделното събиране и рециклиране на подобни
продукти ще спомогне за опазването на околната
среда и здравето на хората.
9 USB порт USB 2.0, тип B
10
70
Реле 1
C
71 NO
72 NC
73
Реле 2
C
74 NO
75 NC
* GND е изолирана от другите заземителни връзки.
Група Клема Наименование Данни Диаграма
74
73
72
70
71
75
TM04 2068 1908
