Български (BG)
20
5. Механичен монтаж
Монтирайте CU 3Х2 с помощта на четирите винта
M5 x 10, доставени в комплекта на модула
(вижте поз. 1).
Максимален въртящ момент: 1,4 Nm.
Размери на CU 3Х2 вижте раздел 14. Размери.

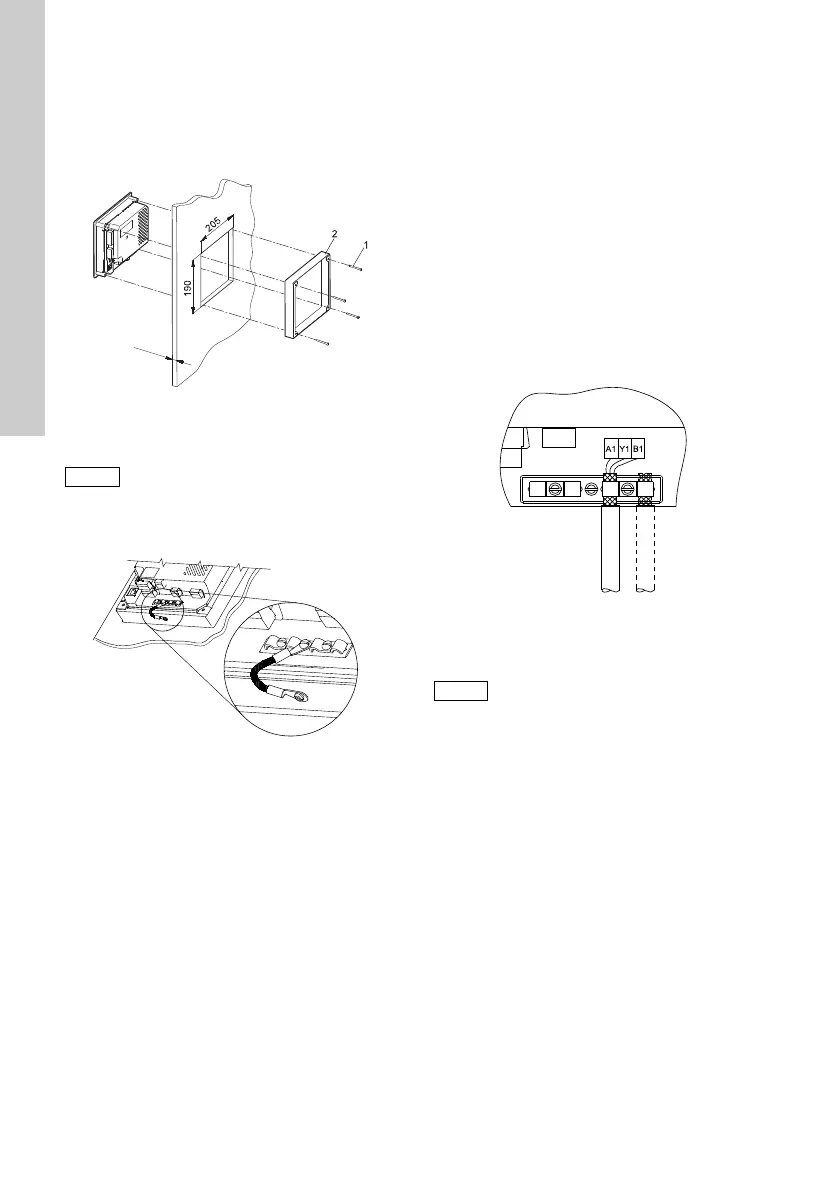

Фиг. 7 Монтиране на външен панел на
контролно табло (стандартно)
Свържете заземителната клема на CU 3Х2 към
рамката на таблото (поз. 2, фиг. 7). Вижте фиг. 8.
Фиг. 8 Заземяване
6. Монтаж, съобразен с нормите за
ЕМС
CU 3Х2 обикновено се монтира към табло, което
включва и модула IO 351, контактори и друго
електрическо оборудване. Таблото може да
съдържа и други модули на Grundfos и честотни
конвертори.
За да се осигури безаварийна работа,
изключително важно е електронните модули да се
монтират съгласно изискванията за
електромагнитна съвместимост (ЕМС):
• Осигурете сигурна заземителна връзка между
CU 3Х2 и рамата. Вижте фиг. 8.
• За GENIbus връзка използвайте екранирани
кабели. Свържете екрана към скобата за
кабели на модула CU 3Х2, разположена пред
клемите A1, Y1 и B1. Вижте фиг. 9. За CIM
модулът използвайте също екраниран кабел.
Фиг. 9 Екран, фиксиран чрез скоба за
кабели
• Проводниците за трансфер на сигнали към
цифровите и аналоговите входове и изходи
трябва да бъдат екранирани, например като
осигурите екраниране по цялата дължина до
CU 3X2 и свържете екрана към маса
посредством скобата за кабели.
• Не усуквайте краищата на екрана, тъй като
това ще разруши ефекта от екранирането при
високи честоти. Използвайте скоби за кабели.
TM03 1301 4105
С цел CU 3Х2 да придобие клас на
приложение IP55, то той трябва да се
монтира в табло или панел.
TM04 2066 1908
TM04 2065 1908
Всякакъв изолационен материал между
екрана и обвивката на кабела трябва да
бъде отстранен преди монтирането на
кабела към скобата за кабели.
