Български (BG)
21
6.1 Вътрешна GENIbus връзка
Вътрешната комуникация се осъществява
посредством GENIbus.

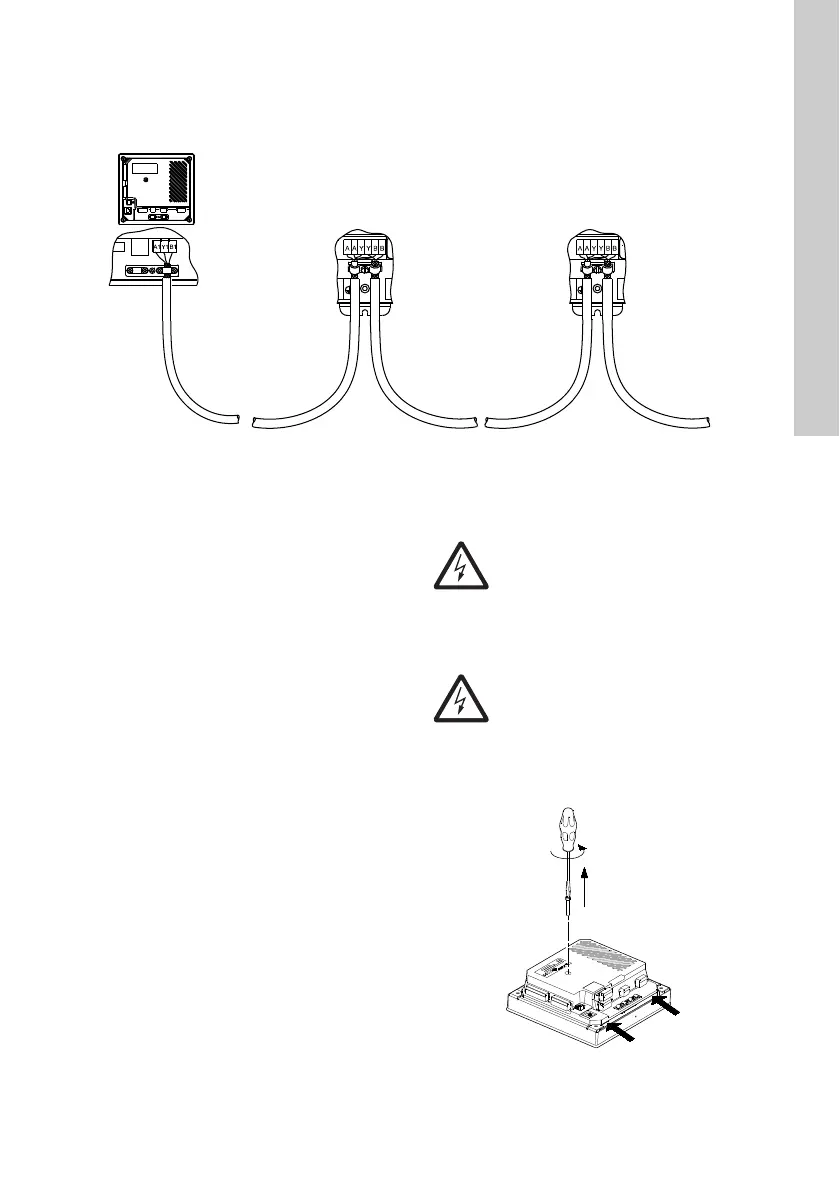

Фиг. 10 GENIbus връзка
Типът на модулите и техния брой зависи от приложния софтуер.
6.2 Fieldbus комуникационен интерфейс
модул
CU 3Х2 може да бъде свързан към външна
комуникационна мрежа посредстом
допълнителния CIM модул.
CIM: Communication Interface Module.
CIM модулите се поръчват и доставят отделно.
Свържете CIM модула, както е описано
в инструкциите за монтаж и експлоатация,
доставени с него.
6.3 Поставяне на CIM модула
CIM модулът трябва да бъде поставен от
отоизиран персонал.
1. Отстранете винтовете от задния капак на
CU 3Х2. Вижте фиг. 11.
Фиг. 11 Отстраняване на винта, държащ
задния капак
TM05 1917 3911
Предупреждение
Изключете ел. захранването към CU 3Х2
преди да поствите CIM модула.
Предупреждение
Трябва да се избягва появата на
електростатичен разряд (ESD) при
поставянето на CIM модула, например
посредством специално антистатично
облекло, както е показано на фиг. 13.
TM04 2402 2508
