Slovenčina (SK)
258
9.11 Prevádzka so záložným zdrojom (UPS)
K riadiacej jednotke CU 3X2 je možné pripojiť
akumulátorovú batériu ako záložný zdroj
elektrického prúdu. Batéria môže byť pripojená
k CU 3X2 priamo bez použitia poistky.
So záložným zdrojom môže riadiaca jednotka
CU 3X2 pokračovať v prevádzke aj v prípade
výpadku normálneho sieťového napájacieho napätia.

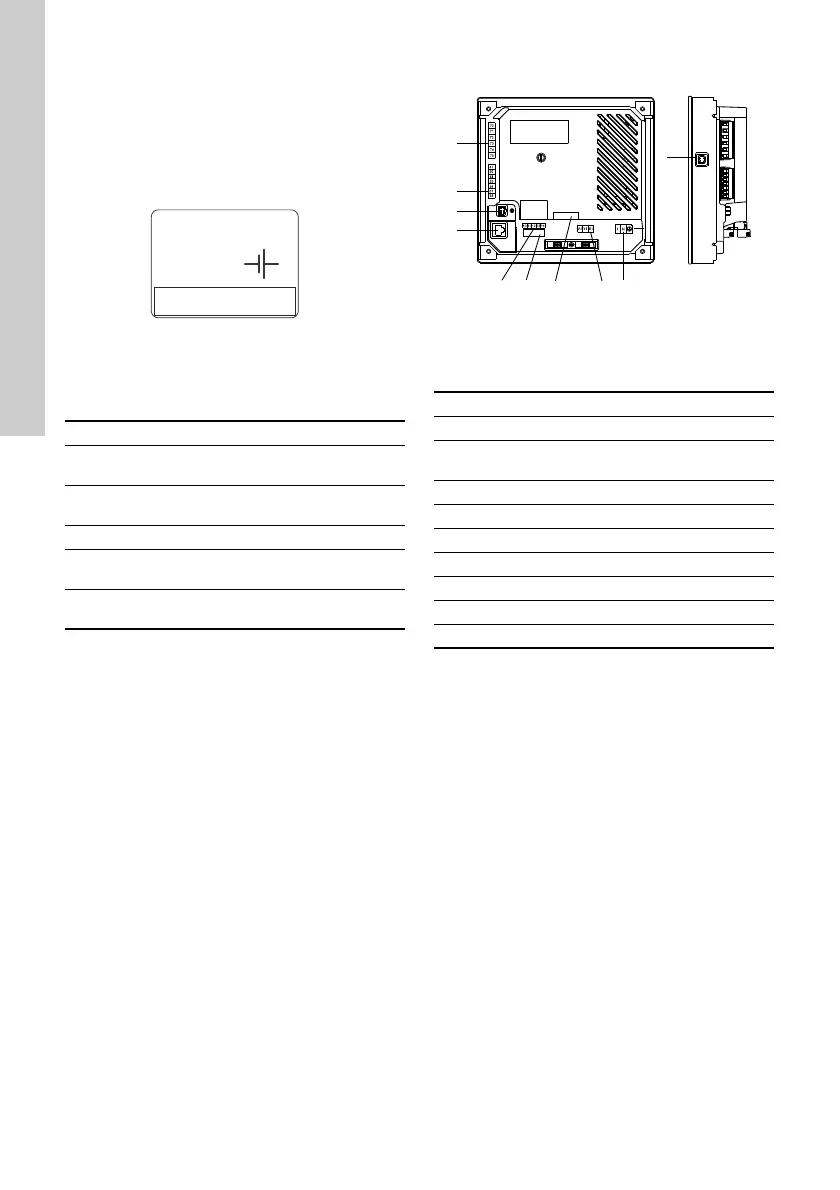

Obr. 16 Štítok pre náhradnú batériu
9.11.1 Údaje batérie
Záložná batéria musí spĺňať nasledujúce
požiadavky:
9.11.2 Monitorovanie batérie
Riadiaca jednotka CU 3X2 môže monitorovať tieto
stavy:
•skrat
• nesprávna polarita
• defektná batéria
• chýbajúca batéria
• nízke napätie batérie.
9.12 Skupiny pólov
Obr. 17 Skupiny pólov
Svorky skupín 2, 3, 5 a 6 sú oddelené od všetkých
iných skupín svoriek zosilnenou izoláciou,
2224 VAC.
Všetky ovládacie svorky v skupinách 2, 3, 5 a 6 sú
zásobované prívodom nízkeho bezpečného napätia
(SELV).
TM04 2367 2408
Značka batérie Power Sonic
Typ batérie
Olovená akumulátorová
batéria, AGM
Výrobná séria
PS 12xxx séria UL R/C, číslo
zložky MH20845
Menovité napätie 12 V
Kapacita batérie
40 Ah, odporúčaných
(prevádzková doba 24 hodín)
Menovitá doba
nabíjania
8 hodín (batéria 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Skupina 1 Prívod napájacieho napätia
Skupina 2 Vnútorné spojenie GENIbus
Skupina 3
Prípojka prevádzkovej zbernice
(modul CIM) (neštandardný)
Skupina 4 Prípojka záložného zdroja
Skupina 5 (Digitálne vstupy)
Skupina 6 Ethernetové pripojenie
Skupina 7 Servisná prípojka (GENIbus)
Skupina 8 (Analógové vstupy)
Skupina 9 USB port
Skupina 10 Digitálne výstupy
