Grundfos CU 3 2 Series User Manual

Slovenčina (SK)
259

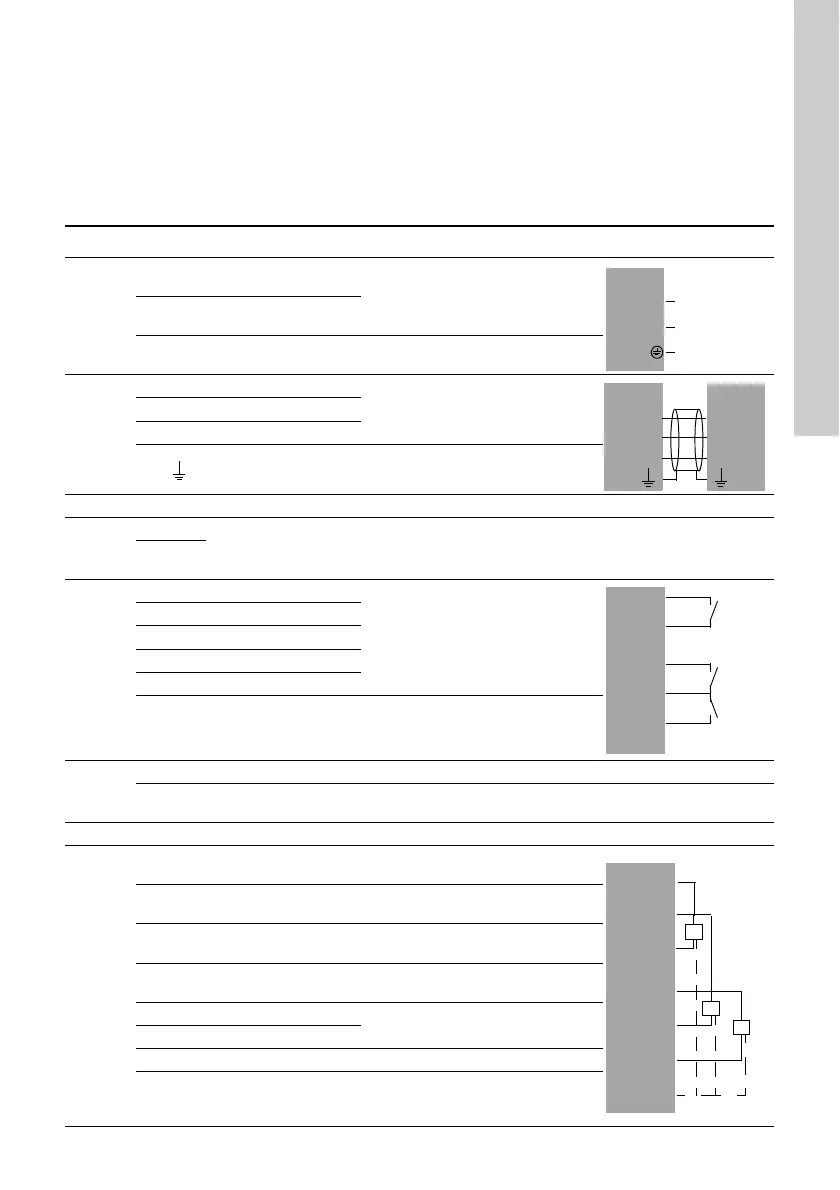

10. Prehľad vstupov a výstupov
DI: Digitálny vstup
DO: Digitálny výstup
AI: Analógový vstup
NC: Normálne nevodivé spojenie
NO: Normálne vodivé spojenie
C: Spoločný.
Čísla polôh, viď obr. 17.
Skupina Svorka Označenie Údaje Diagram
1
L
Pripojenie na fázový
vodič
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Pripojenie na nulový
vodič
PE
Pripojenie na
ochranné uzemnenie
2
A1 RS-485 A
GENIbus
(Pripevnite zástenu káblovou
svorkou).
Y1 RS-485 GND
B1 RS-485 B
Funkčné uzemnenie
3 Pripojenie k externej prevádzkovej zbernici, viď inštalačný a prevádzkový návod pre modul CIM.
4
0 V
Pripojenie na batériu Záložná batéria
+12
VDC
5
10 DI1
Digitálny vstup
11 GND
12 DI2
13 GND
14 DI3
Všetky póly (okrem pólov hlavného prívodu el. energie) musia byť
pripojené len na napätie nepresahujúce 16 V
rms
a 22,6 V
peak
alebo
35 VDC.
6
Ethernet RJ45
Vonkajšie počítačové zariadenia pripojené na spojenie Ethernet musia
byť v súlade s normami IEC 60950 a UL 60950.
7 GENIbus Servisné pripojenie
8
47 +24 V
Dodávka el. energie senzoru.
Ochrana proti skratu 30 mA
50 +24 V
Dodávka el. energie senzoru.
Ochrana proti skratu 30 mA
51 AI1
Vstup pre analógový signál,
0-20/4-20 mA alebo 0-10 V
53 +24 V
Dodávka el. energie senzoru.
Ochrana proti skratu 30 mA
54 AI2
Vstup pre analógový signál,
0-20/4-20 mA alebo 0-10 V
57 AI3
58 GND*
Všetky póly (okrem pólov hlavného prívodu el. energie) musia byť
pripojené len na napätie nepresahujúce 16 V
rms
a 22,6 V
peak
alebo
35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
