Slovenčina (SK)
260
11. Údržba
Pri normálnom používaní a prevádzke CU 3X2
nepotrebuje údržbu. Mala by sa čistiť vlhkou
handrou.
12. Servis
CU 3X2 nemôže byť opravované v servise.
Ak je modul chybný, musí sa vymeniť.
Viď časť 13. Výmena CU 3X2.
13. Výmena CU 3X2
1. Vypnite prívod elektrického napätia k CU 3X2.
2. Vypnite prívod elektrického napätia ku
komponentom s externou dodávkou napätia.
3. Označte individuálne vodiče číslami
zodpovedajúcich pólov.
4. Odpojte všetky vodiče.
5. Odstráňte CU 3X2 z panelu/skrine.
6. Inštalujte novú jednotku podľa návodu v časti
5. Mechanická inštalácia.
7. Pripojte všetky vodiče podľa značenia.
8. Novú jednotku CU 3X2 nakonfigurujte pomocou
nástroja PC Tool. Pozri servisný návod danej
prevádzkovej jednotky.
13.1 Výmena modulu CIM
Viď tiež časť 6.3 Upevnenie modulu CIM.
1. Vypnite prívod elektrického napätia k CU 3X2.
2. Vypnite prívod elektrického napätia ku
komponentom s externou dodávkou napätia.
3. Označte individuálne vodiče číslami
zodpovedajúcich pólov.
4. Odstráňte skrutky držiace modul CIM.
5. Odstráňte modul CIM z jednotky CU 3X2.
6. Nasaďte nový modul CIM.
7. Pripojte modul CIM, ako je uvedené
v inštalačnom a prevádzkovom návode dodaným
s modulom CIM.

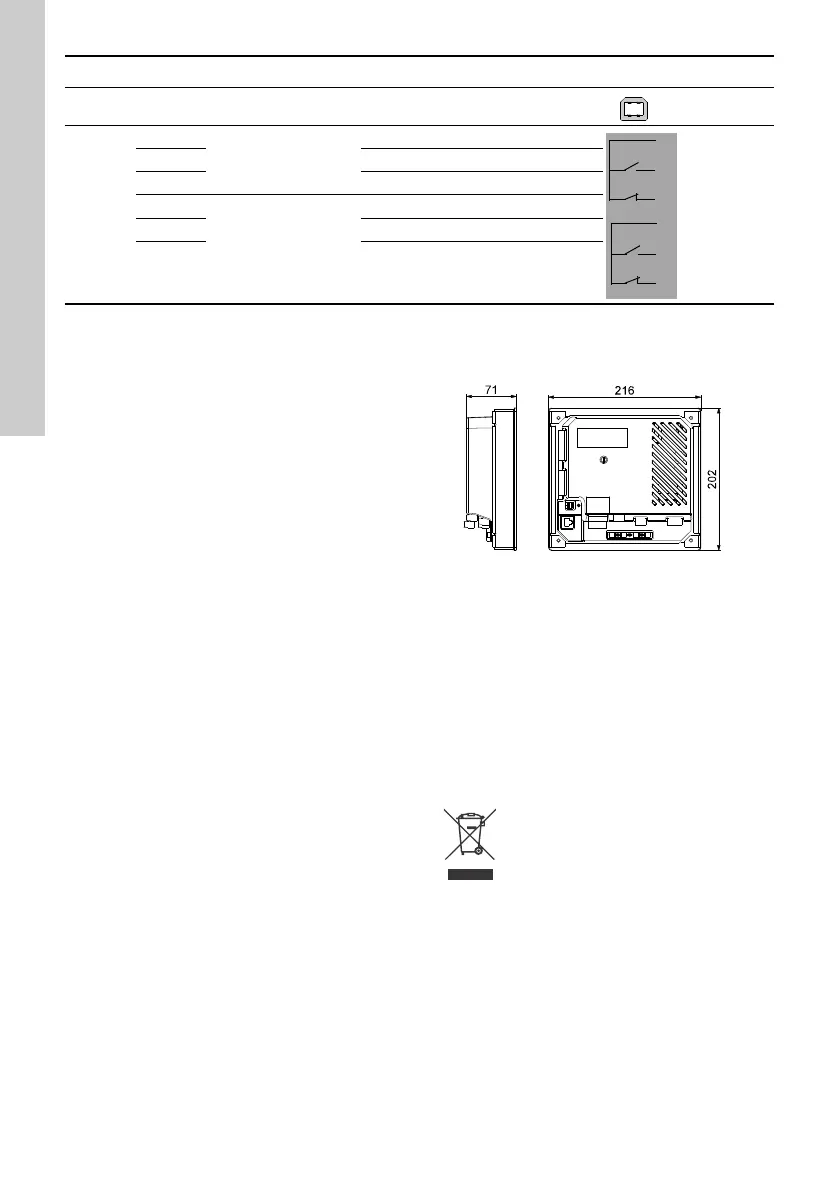

14. Rozmery
Obr. 18 Rozmerový náčrtok
15. Likvidácia výrobku po skončení
jeho životnosti
Likvidácia výrobku alebo jeho súčastí musí byt
vykonaná v súlade s nasledujúcimi pokynmi a so
zreteľom na ochrana životného prostredia:
1. Využite služby miestnej verejnej alebo súkromnej
firmy zaoberajúcej sa zberom a spracovávaním
odpadu.
2. Ak to nie je možné, kontaktujte najbližšiu
pobočku spoločnosti Grundfos alebo jeho
servisných partnerov.
Preškrtnutý symbol odpadkovej nádoby
na produkte znamená, že produkt musí
byť zlikvidovaný oddelene od bežného
domového odpadu. Ak produkt,
označený týmto symbolom, dosiahne
koniec svojej životnosti, odneste ho na
zberné miesto, určené miestnymi orgánmi pre
likvidáciu odpadu. Samostatný zber a recyklácia
takýchto produktov pomôže chrániť životné
prostredie a ľudské zdravie.
9 USB port USB 2.0, typ B
10
70
Relé 1
C
71 NO
72 NC
73
Relé 2
C
74 NO
75 NC
* Uzemniaci vodič (GND) je oddelený od ostatných uzemniacich prípojok.
Skupina Svorka Označenie Údaje Diagram
74
73
72
70
71
75
TM04 2068 1908
