Slovenčina (SK)
255
6.1 Vnútorné spojenie GENIbus
Interná komunikácia je založená cez GENIbus.

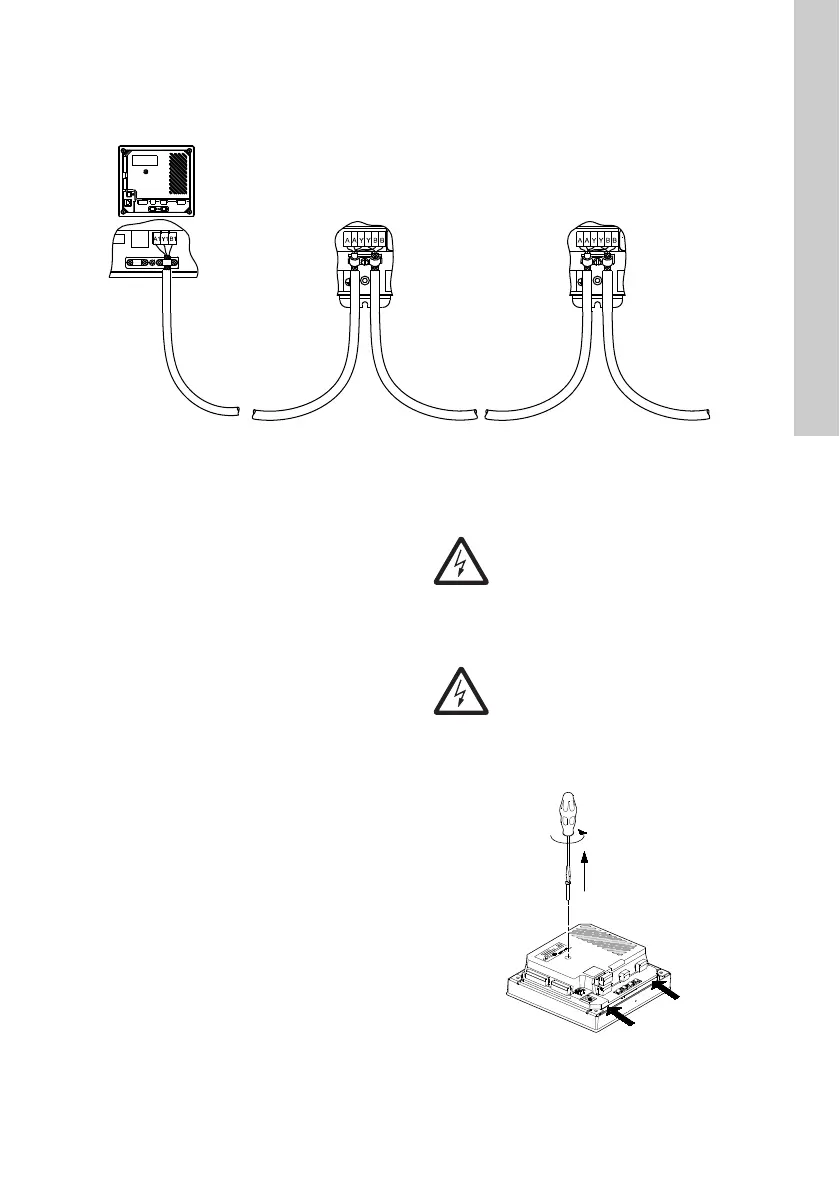

Obr. 10 Pripojenie GENIbus
Typ modulu a počet modulov závisí na aplikačnom softwari.
6.2 Prepojovacie moduly pre komunikáciu
po prevádzkovej zbernici
Riadiaca jednotka CU 3X2 môže byť pripojená
k externej komunikačnej sieti pomocou prídavného
inštalačného modulu CIM.
CIM: Communication Interface Module.
Moduly CIM musia byť objednané zvlášť.
Pripojte modul CIM, ako je uvedené v inštalačnom
a prevádzkovom návode dodaným s novým
modulom.
6.3 Upevnenie modulu CIM
Modul CIM musí byť nainštalovaný autorizovanou
osobou.
1. Odstráňte skrutku na zadnom kryte CU 3X2.
Viď obr. 11.
Obr. 11 Odstránenie skrutky, ktorá fixuje zadný
kryt
TM05 1917 3911
Varovanie
Vypnite prívod elektrického prúdu na
jednotku CU 3X2 pred zabudovaním
modulu CIM.
Varovanie
Pri montáži modulu CIM je potrebné
zabrániť vzniku elektrostatickej elektriny.
Preto používajte v priebehu montáže
antistatickú manžetu, ako ukazuje obr. 13.
TM04 2402 2508
