5. Mechanická inštalácia
Riadiacu jednotku CU 3X2 upevnite pomocou
štyroch skrutiek M5 x 10 dodaných spolu s jednotkou
(viď pol. 1).
Maximálny točivý moment: 1,4 Nm.
Rozmery jednotky CU3X2, viď časť 14. Rozmery.

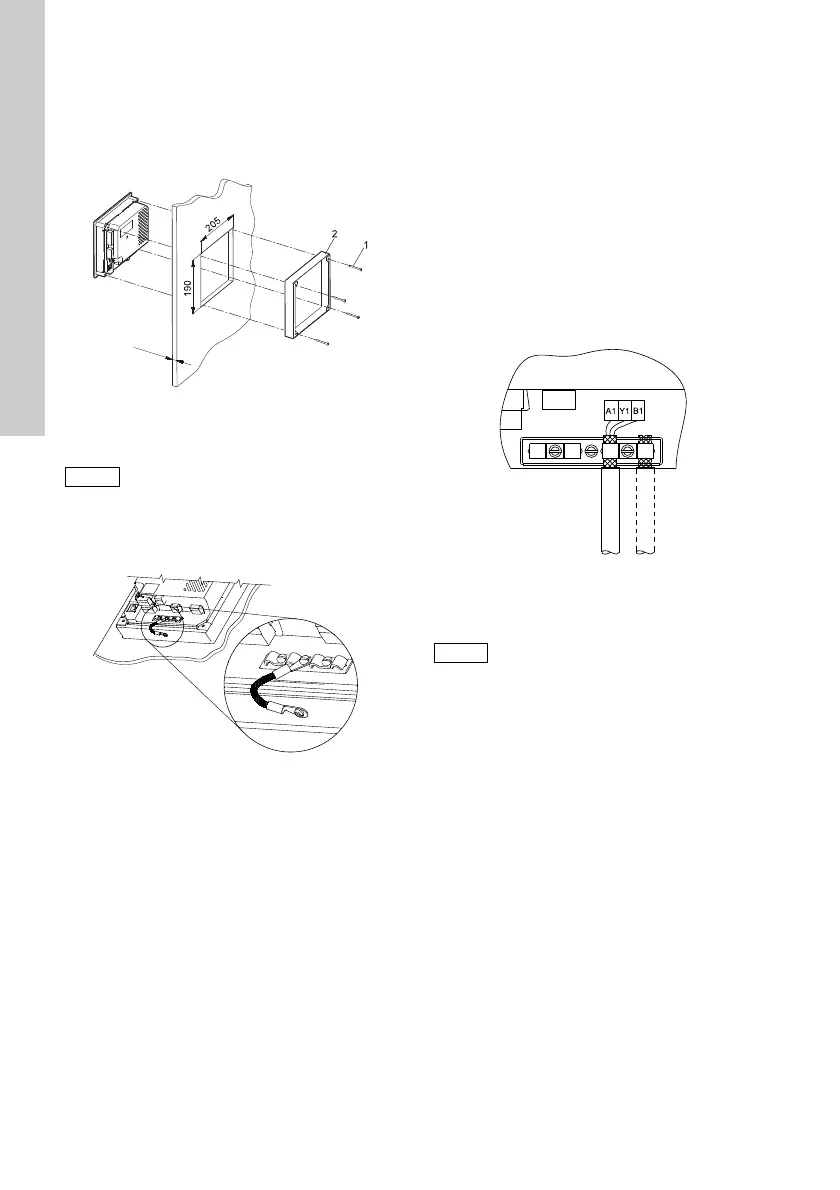

Obr. 7 Pripevnenie na prednú časť panelu
(štandardné)
Uzemniacu svorku pripojte (medzi káblovými
svorkami) na CU 3X2 k montážnemu rámu
(pol. 2 na obr. 7). Viď obr. 8.
Obr. 8 Uzemnenie
6. EMC-správna inštalácia
Jednotka CU 3X2 sa dá inštalovať do panelu, ktorý
obsahuje aj modul IO 351, stýkače a iná elektrické
zariadenia. Panel môže tiež obsahovať ďalšie
moduly Grundfos a frekvenčné meniče.
S cieľom zabezpečiť bezporuchovú prevádzku
jednotiek je veľmi dôležité nainštalovať elektronické
moduly tak, aby bola zabezpečená ich
elektromagnetická kompatibilita (EMC).
• Zaistite dokonalé uzemniace spojenie medzi
riadiacou jednotkou CU 3X2 a rámom. Viď obr. 8.
• Pre modul GENIbus používajte tienené káble.
Tienenie káblov fixujte káblovou príchytkou na
jednotke CU 3X2 pred pripojovacími svorkami
A1, Y1 a B1. Viď obr. 9. Tienené káble použite
taktiež pre pripojenie CIM modulu.
Obr. 9 Fixácia tienenia kábla káblovou
príchytkou
• Signálne vodiče pre digitálne a analógové vstupy
a výstupy musia byť tieneného typu, čo
znamená, že každý vodič musí byť vybavený
tienením po celej svojej dĺžke až po modul
CU 3X2 a tienenie musí byť pripojené na rám
napr. pomocou káblovej príchytky.
• Konce tienenia neotáčajte, lebo to narušuje účel
tienenia pri vysokých frekvenciách.
Namiesto toho používajte káblové svorky.
TM03 1301 4105
Pre zaistenie krytia IP55 musí byť jednotka
CU 3X2 inštalovaná v paneli alebo
v skrinke.
TM04 2066 1908
TM04 2065 1908
Pred pripevnením kábla do svorky kábla
musí byť odstránená akákoľvek izolačná
páska medzi ochranným uzemnením
a puzdrom.
