Türkçe (TR)
266

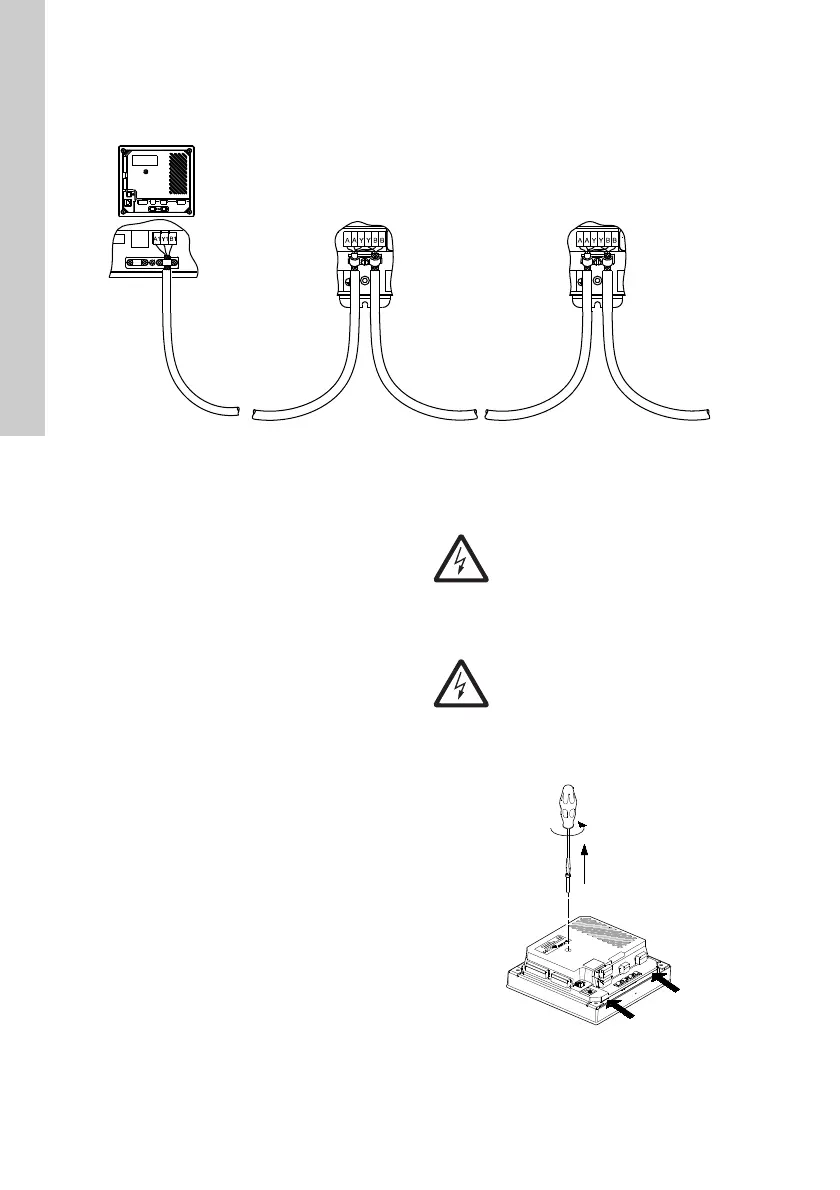

6.1 Dahili GENIbus bağlantısı
Dahili iletişim, GENIbus vasıtasıyla sağlanır.
Şekil 10 GENIbus bağlantısı
Modül tipi ve modül sayısı, uygulama yazılımına bağlıdır.
6.2 Fieldbus iletişim arayüz modülleri
CU 3X2, bir ek CIM modülü vasıtasıyla harici bir
iletişim ağına bağlanabilir. CIM: Communication
Interface Module.
CIM modülleri ayrı olarak sipariş edilmelidir.
CIM modülünü, modülle birlikte sağlanan kurulum ve
kullanım talimatlarında belirtilen şekilde bağlayın.
6.3 CIM modülünün yerleştirilmesi
CIM modülü, yetkili bir kişi tarafından monte
edilmelidir.
1. CU 3X2'in arka kapağındaki vidayı sökün.
Bkz. şek. 11.
Şekil 11 Arka kapağı tutan vidanın çıkarılması
TM05 1917 3911
Uyarı
CIM modülünü yerleştirmeden önce
CU 3X2'in güç beslemesini kapatın.
Uyarı
CIM modülünü monte ederken örneğin
şek. 13'te görülen şekilde bir antistatik
bilek bandı takarak elektrostatik deşarjdan
(ESD) kaçınılmalıdır.
TM04 2402 2508
