Türkçe (TR)
269
9.11 Yedek batarya (KGK)
Normal güç beslemesi için yedek olarak CU 3X2'e bir
batarya bağlanabilir. Batarya bir sigorta olmadan
doğrudan CU 3X2'e bağlanabilir.
Yedek batarya ile CU 3X2, normal güç
beslemesindeki kesintilere karşın çalışmaya devam
edebilir.

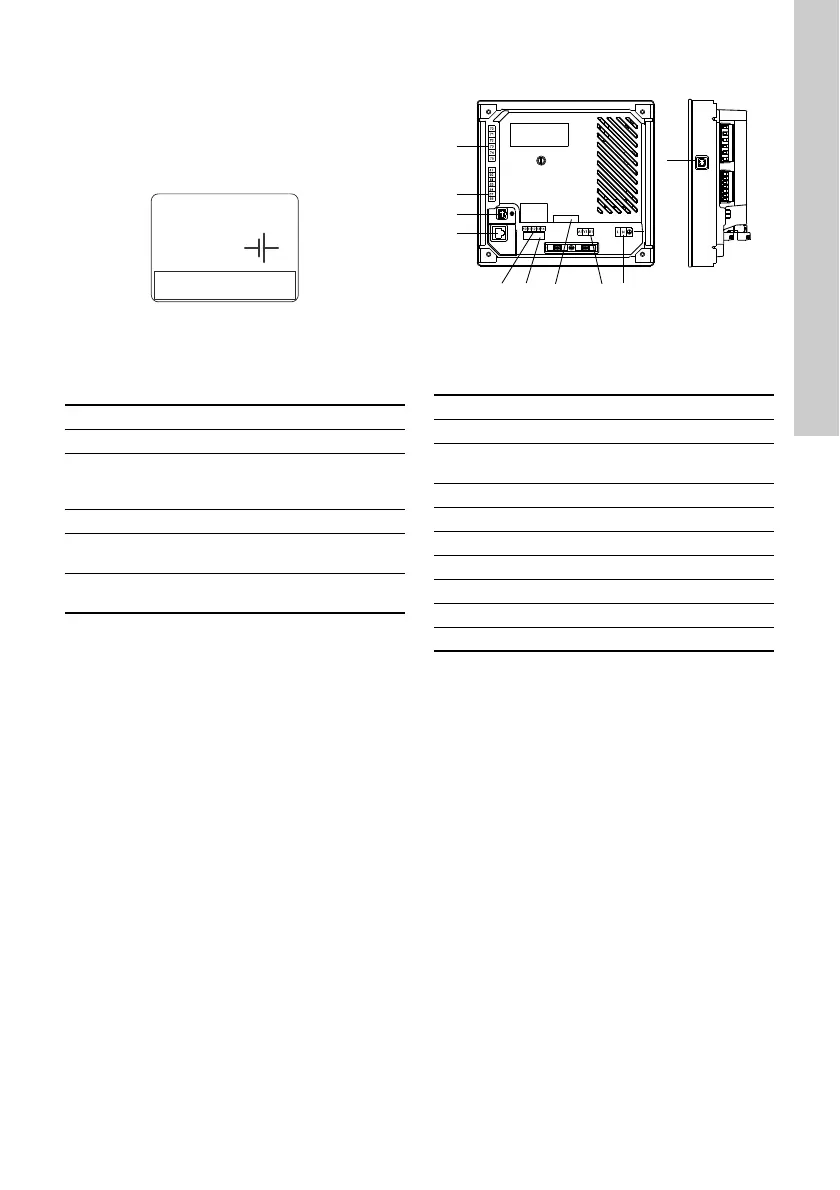

Şekil 16 Yedek batarya etiketi
9.11.1 Batarya bilgileri
Yedek batarya aşağıdaki gereksinimleri
karşılamalıdır:
9.11.2 Bataryanın izlenmesi
CU 3X2 aşağıdakileri izleyebilir:
• kısa devre
• yanlış kutup
• arızalı batarya
• batarya yok
• düşük batarya gerilimi.
9.12 Terminal grupları
Şekil 17 Terminal grupları
2, 3, 5 ve 6 nolu terminal grupları öteki terminal
gruplarından daha kuvvetli şekilde izole edilerek
ayrılmıştır, 2224 VAC.
2, 3, 5 ve 6 gruplarındaki tüm kontrol terminalleri
SELV gerilimi (Güvenli Ekstra Düşük Gerilim) ile
desteklenir.
TM04 2367 2408
Batarya markası Power Sonic
Batarya tipi AGM tipi elektrolitik batarya
Batarya serileri
MH20845 dosya numarası
altında PS 12xxx serileri
UL R/C
Nominal voltaj 12 V
Batarya
kapasitesi
40 Ah, önerilen
(24 saat çalışma süresi)
Nominal şarj olma
süresi
8 saat (40 Ah batarya)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grup 1 Güç kaynağının bağlantısı
Grup 2 Dahili GENIbus bağlantısı
Grup 3
Fieldbus bağlantısı
(CIM modülü) (standart değildir)
Grup 4 Yedek batarya bağlantısı
Grup 5 Dijital girişler
Grup 6 Ethernet bağlantısı
Grup 7 Servis bağlantısı (GENIbus)
Grup 8 Analog girişler
Grup 9 USB girişi
Grup 10 Dijital çıkışlar
