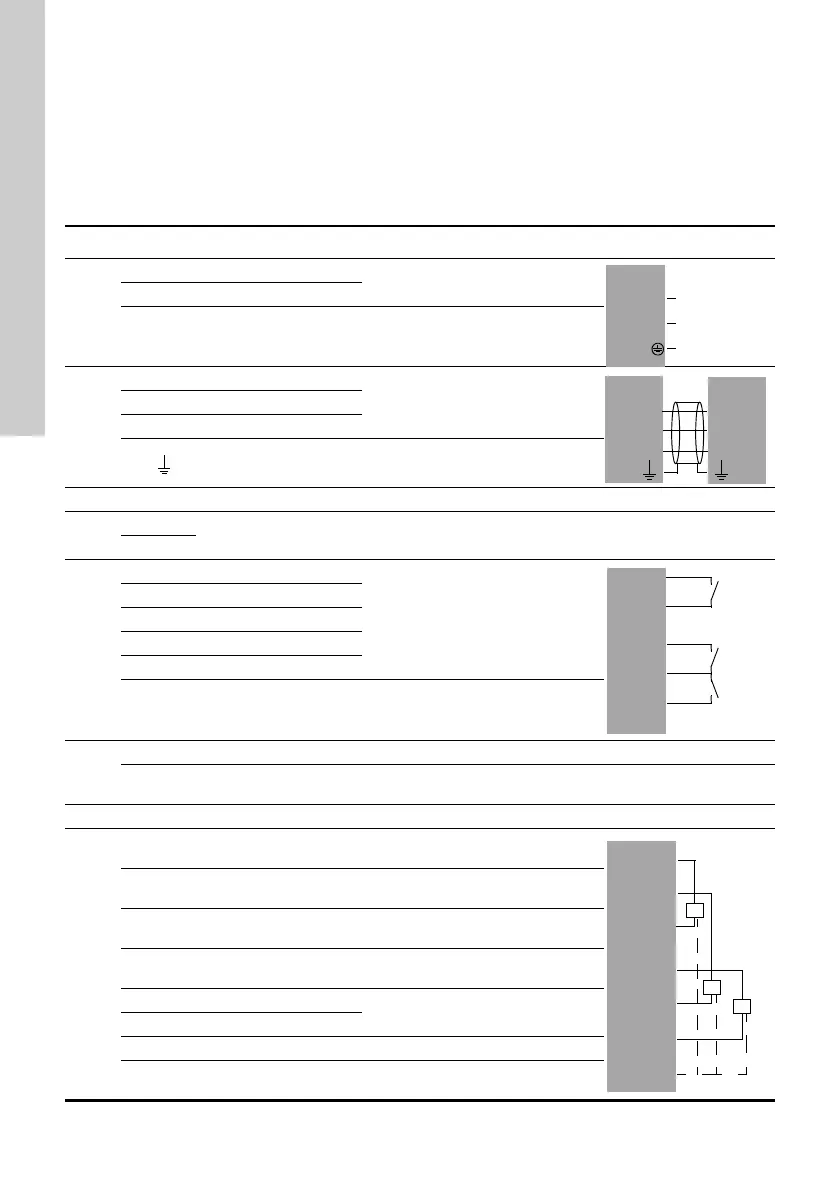

10. Giriş ve çıkışlara genel bakış
DI: Dijital giriş
DO: Dijital çıkış
AI: Analog giriş
NC: Normalde kapalı kontak
NO: Normalde açık kontak
C: Genel.
Sıra numaraları, bkz. şek. 17.
Grup Terminal Tanımlama Veriler Şema
1
L Faz iletkenine bağlantı
1 x 100-240 VAC ± % 10, 50/60 Hz
N Nötr iletkene bağlantı
PE
Koruyucu toprak
bağlantısı
2
A1 RS-485 A
GENIbus
Ekranı bir kablo kelepçesiyle
sabitleyin.
Y1 RS-485 GND
B1 RS-485 B
Aktif toprak
3 Harici fieldbus bağlantısı için CIM modülünün kurulum ve çalıştırma talimatlarına bakınız.
4
0 V
Batarya bağlantısı Yedek batarya
+12 VDC
5
10 DI1
Dijital giriş
11 GND
12 DI2
13 GND
14 DI3
Tüm terminaller (şebeke gücü terminalleri hariç) sadece 16 V
rms
veya
22,6 V
pik
ya da 35 VDC'yi aşmayan voltajlara bağlanmalıdır.
6
Ethernet RJ45
Eternet terminaline bağlanan cihazlar IEC 60950 ve UL 60950
standartlarına uygun olmalıdır.
7 GENIbus Servis bağlantısı
8
47 +24 V
Sensöre besleme.
Kısa devre korumalı 30 mA
50 +24 V
Sensöre besleme.
Kısa devre korumalı 30 mA
51 AI1
Analog sinyal için giriş,
0-20/4-20 mA veya 0-10 V
53 +24 V
Sensöre besleme. Kısa devre
korumalı 30 mA
54 AI2
Analog sinyal için giriş,
0-20/4-20 mA veya 0-10 V
57 AI3
58 GND*
Tüm terminaller (şebeke gücü terminalleri hariç) sadece 16 V
rms
veya
22,6 V
pik
ya da 35 VDC'yi aşmayan voltajlara bağlanmalıdır.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
