11. Bakım
CU 3X2, normal kullanım ve çalıştırma sırasında
bakım gerektirmez. Islak bir bezle temizlenmelidir.
12. Servis
CU 3X2'in tamiri yapılamaz.
Arızalanırsa değiştirilmelidir. Bkz. bölüm 13. CU
3X2'in Değiştirilmesi.
13. CU 3X2'in Değiştirilmesi
1. CU 3X2'in güç beslemesini kapatın.
2. Harici kaynaklı bileşenlere giden güç beslemesini
kapatın.
3. Her iletkeni ilgili terminal sayısıyla işaretleyin.
4. Bütün iletkenlerin bağlantısını çıkarın.
5. CU 3X2'i panel/kabinden sökün.
6. 5. Mekanik kurulum bölümünde belirtilen şekilde
yeni üniteyi takın.
7. Tüm kabloları işaretlere uygun olarak takın.
8. Yeni CU 3X2'i bir PC Cihazı ile yapılandırın.
Söz konusu ürün için servis talimatlarına bakınız.
13.1 CIM modülünün değiştirilmesi
Ayrıca bkz. bölüm 6.3 CIM modülünün
yerleştirilmesi.
1. CU 3X2'in güç beslemesini kapatın.
2. Harici kaynaklı bileşenlere giden güç beslemesini
kapatın.
3. Her iletkeni ilgili terminal sayısıyla işaretleyin.
4. CIM modülünü tutan vidaları çıkarın.
5. CU 3X2'ten CIM modülünü sökün.
6. Yeni CIM modülünü yerleştirin.
7. CIM modülünü, CIM modülüyle birlikte sağlanan
kurulum ve kullanım talimatlarında belirtilen
şekilde bağlayın.
14. Boyutlar

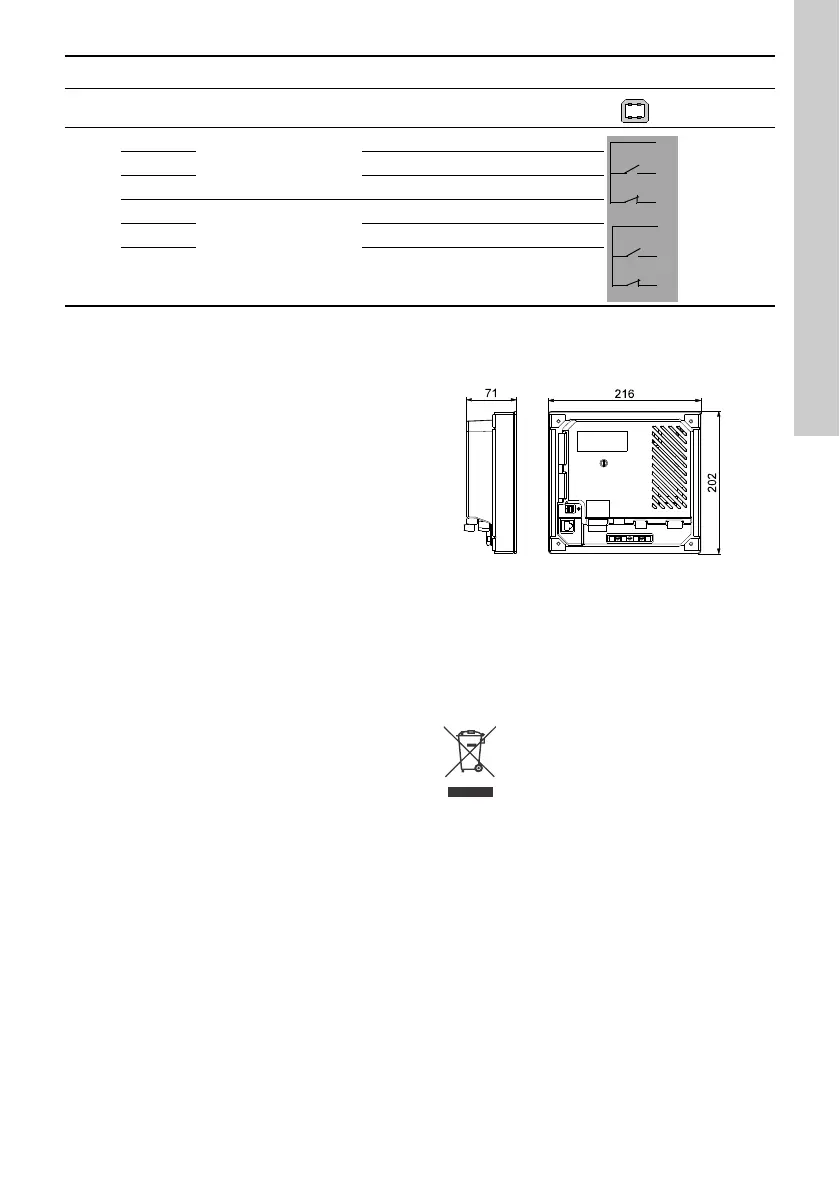

Şekil 18 Boyut şeması
15. Hurdaya çıkarma
Bu ürünün ve parçalarının hurdaya çıkartılmasında
aşağıdaki kurallara dikkat edilmelidir:
1. Yerel veya özel atık toplama servisini kullanın.
2. Eğer bu mümkün değilse, en yakın Grundfos
şirketi veya servisini arayın.
Bir ürün üzerindeki çarpı işaretli çöp
kutusu sembolü, ürünün evsel atıklardan
ayrı imha edilmesi gerektiğini belirtir. Bu
sembolle işaretlenmiş bir ürün ömrünün
sonuna ulaştığında yerel atık imha
yetkilileri tarafından belirlenen bir
toplama noktasına götürün. Bu ürünerin ayrı
toplanması ve geri dönüştürülmesi, çevreyi ve insan
sağlığını korumaya yardımcı olacaktır.
9 USB girişi USB 2.0, B tipi
10
70
Röle 1
C
71 NO
72 NC
73
Röle 2
C
74 NO
75 NC
* GND, diğer toprak bağlantılarından yalıtılır.
Grup Terminal Tanımlama Veriler Şema
TM04 2068 1908
