中文 (CN)
274

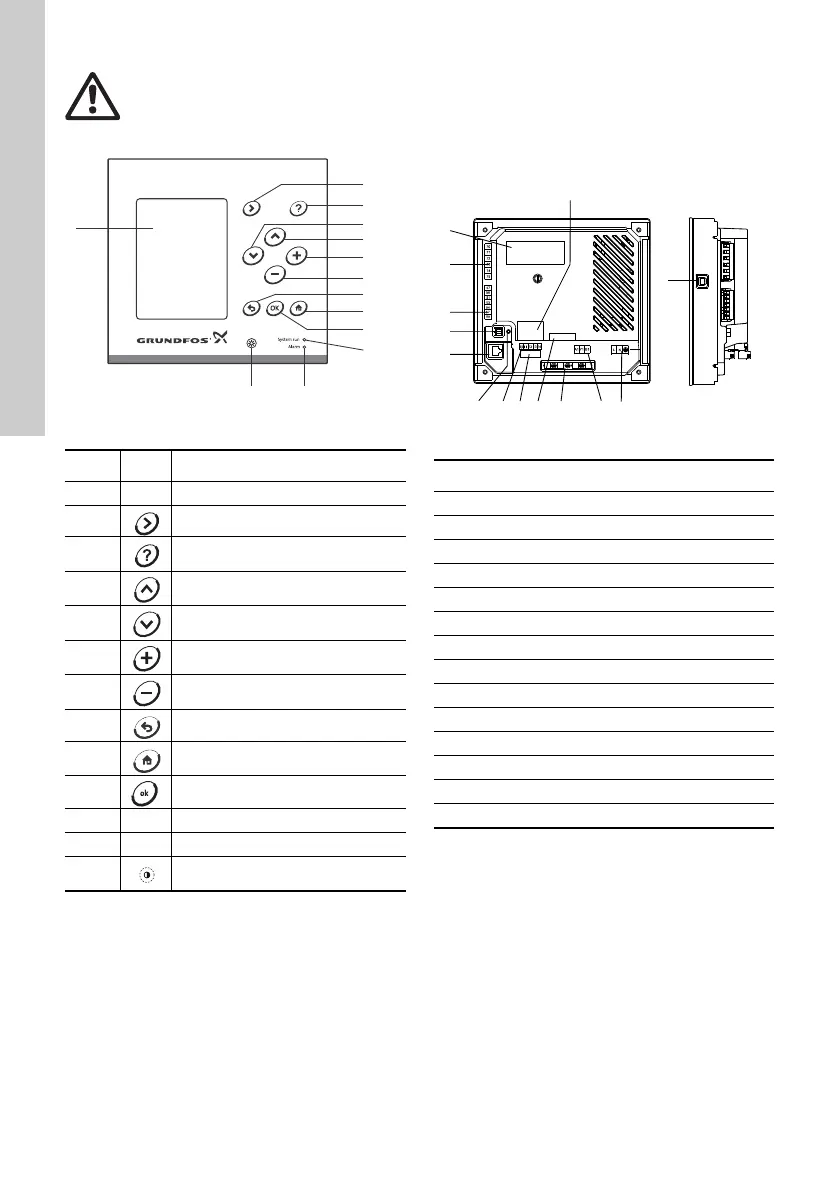

图 1 CU 3X2举例
* 部分帮助文本适用于整个显示屏，其余文本适用于显
示屏的部分系列。
2.1 指示灯
CU 3X2具有1个绿色指示灯和1个红色指示灯。
绿色指示灯在电源接通后亮起。
红色指示灯在系统处于警报模式时亮起。
2.2 端子
图 2 CU 3X2背面
若需了解更多信息，见章节
9.12 终端组 。
2.3 潜在爆炸性环境
不得将CU 3X2安装在有产生爆炸可能的环境中，但可
能被允许跟格兰富的防爆认证水泵一起使用。
警告
若没有按照格兰富指定的方式使用
CU 3X2，则CU 3X2所提供的保护功能则有
可能会受到影响。
TM05 3044 0912
位置号 说明
1 LCD 显示屏。
2 切换菜单结构中下一栏。
3 切换到帮助。*
4 清单中上移。
5 清单中下移。
6 增加被选参数值。
7 降低被选参数值。
8 返回前一画面。
9 后退至菜单"Status(状态)"。
10 保存数值。
11 绿色指示灯 (工作)。
12 红色指示灯 (报警)。
13 更改显示屏的亮度。
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
位置号 说明
1铭牌
2 数字输出继电器端子
3 模拟输入端子
4 服务接口
5 Ethernet (RJ45)
6 电压指示灯
7 数字输入端子
8 备用电池端子
9 CIM 模块端子(可选项)
10 GENIbus 总线接头的电缆夹
11 内部 GENIbus 总线接头
12 电源端子
13 备用电池标签
14 USB 端口
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
