9.11 备用电池 (UPS)
CU 3X2可与电池连接，作为备用电源。 CU 3X2可直
接与电池连接，无需使用保险丝。
安装备用电池后，CU 3X2可在普通电源被干扰时继续
运行。

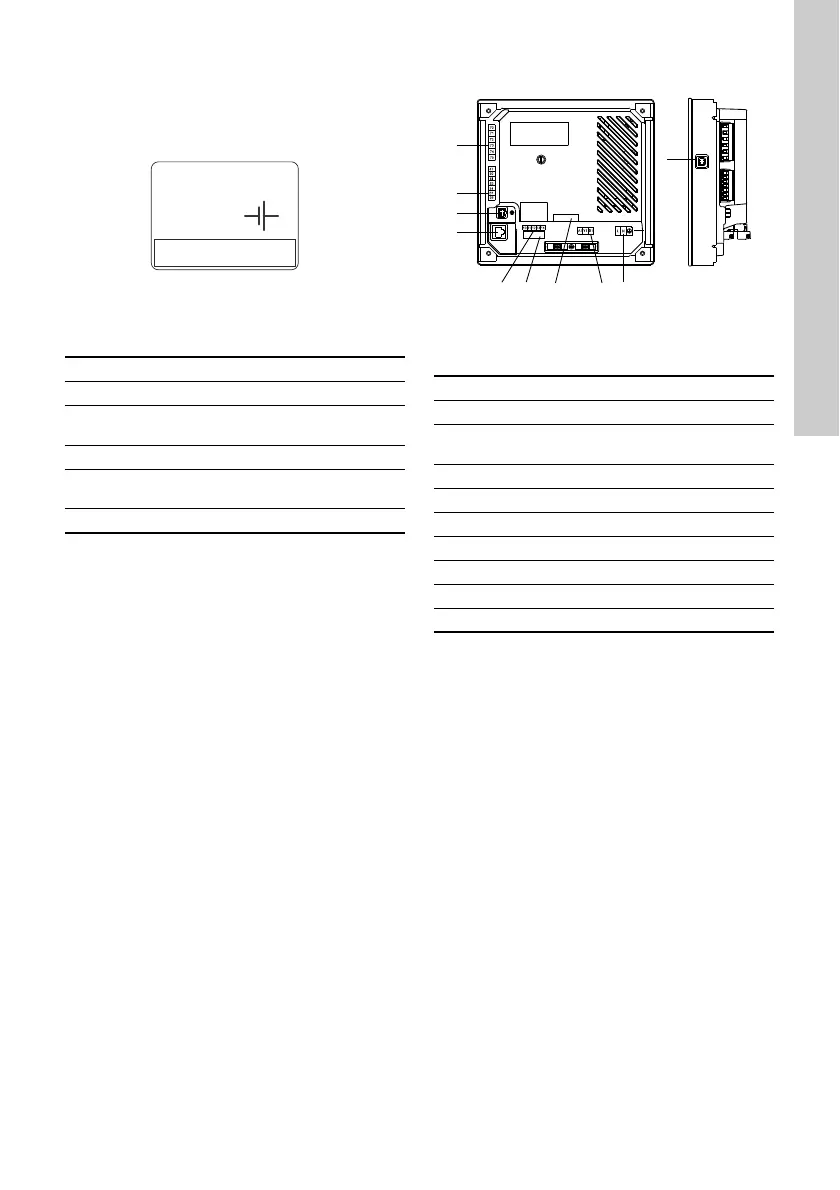

图 16 备用电池标签
9.11.1 电池数据
备用电池应该满足以下要求:
9.11.2 电池监控
CU 3X2可监控以下情况：
• 短路
• 接错极性
• 电池残次
• 电池缺失
• 电池电压低。
9.12 终端组
图 17 终端组
组 2, 3, 5 和 6 中的端子通过加强绝缘, 2224 VAC 与所
有其它端子组相互绝缘。
组 2, 3, 5 和 6 中所有端子的供电电压均为 SELV 电压
(安全超低电压)。
TM04 2367 2408
电池品牌 Power Sonic
电池种类 AGM 型酸性锂电池
电池序列号
文件号 MH20845 下 PS 12xxx
系列 UL R/C
额定电压 12 V
电池容量
40 Ah,推荐
（24小时运行）
额定充电时间 8小时 （40 Ah的电池）
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
组1 电源接头
组2 内部 GENIbus 总线接头
组3
现场总线连接
（CIM模块端子)(非标准配置）
组4 备用电池的连接
组5 数字输入
组6 以太网接口
组7 维修接口 （GENIbus）
组8 模拟输入
组9 USB 端口
组10 数字输出
