中文 (CN)
277
6. 电磁兼容问题 - 正确的安装方式
一般说来， CU 3X2的安装面板上还会有一个IO 351
模块、接触器以及其它电源设备。 面板上还包括格兰
富模块和变频器。
为了确保无故障运行，以正确的电磁兼容方式安装电
子模块就显得至关重要：
• 确保CU 3X2和安装架之间保持良好的地线连接。
见图8。
• 对于 GENIbus 采用屏蔽电缆。 在端子A1、Y1和
B1前方连接CU 3X2的屏蔽层和电缆夹。 见图9。
CIM 模块也需要采用屏蔽电缆。

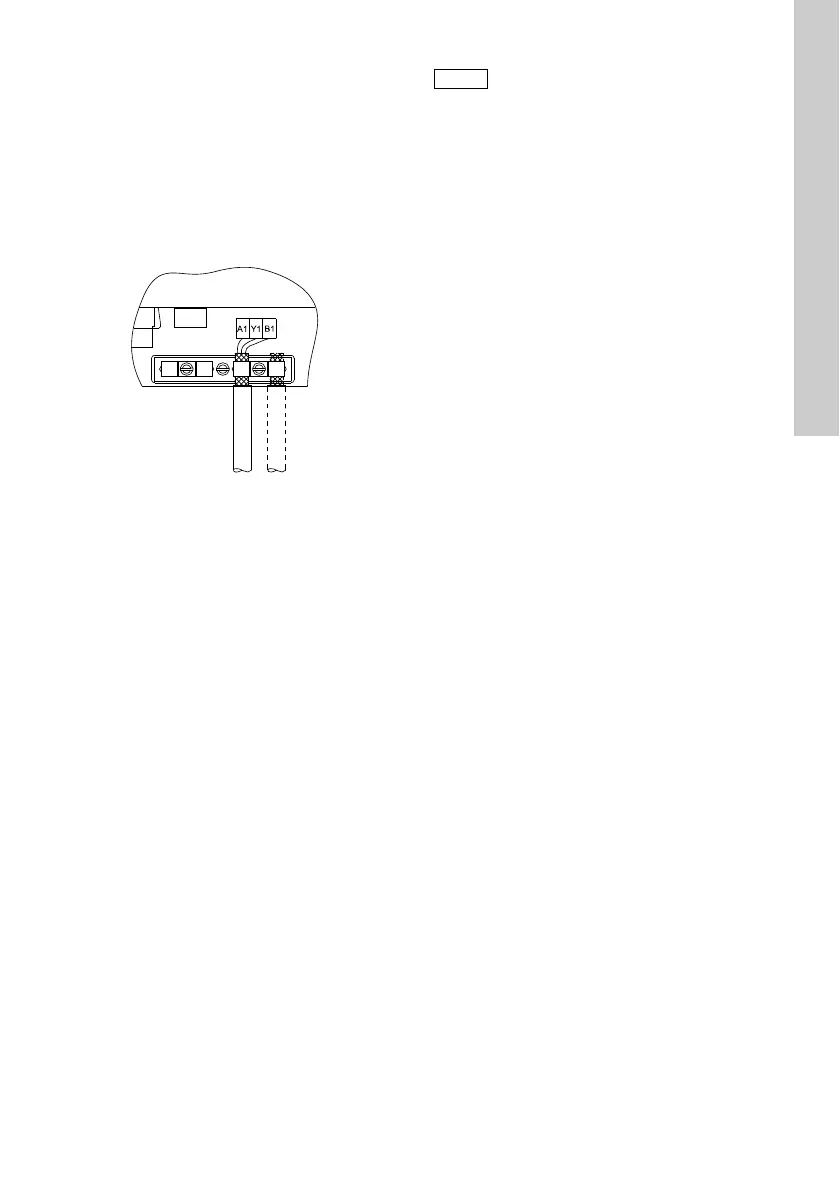

图 9 用电缆夹固定屏蔽层
• 应屏蔽用于数字和模拟输入输出的信号线，也就是
说应将屏蔽层拉至CU 3X2并用电缆夹将其与支架
连接。
• 不要扭转屏蔽的末端，因为这会破坏高频率下的屏
蔽效果。 而是使用电缆夹。
TM04 2065 1908
注意
在用电缆夹固定屏蔽层之前，必须拆去屏蔽
层与电缆被覆之间的任何绝缘塑料带。
