Grundfos CU 3 2 Series

日本語 (JP)
285

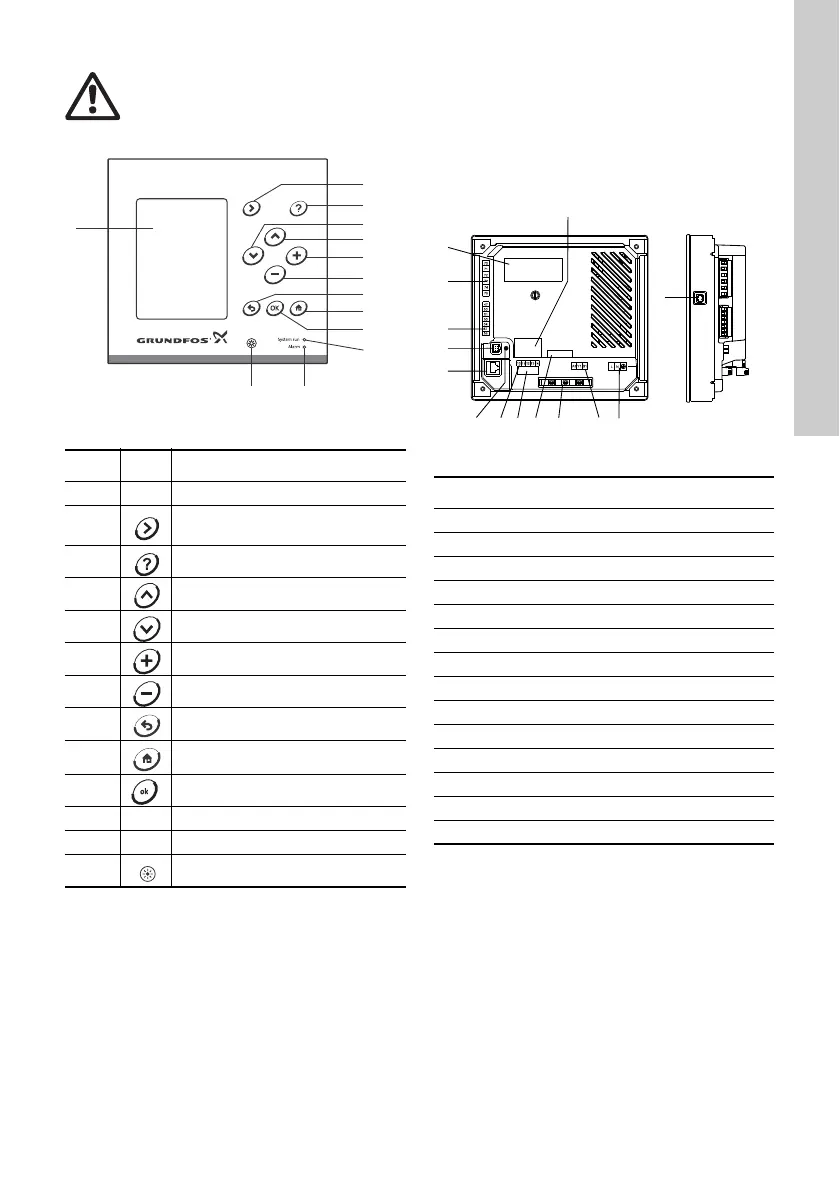

図 1 CU 3X2 の例
* 一部のヘルプテキス ト は画面全体に、 その他のテキ
ス ト は画面の個別のラ イ ンに該当 し ます。
2.1 表示灯
CU 3X2 には緑色 と 赤色の表示灯が 各1 個あ り ます。
緑色の表示灯は、 電源の入っ た と き点灯し ます。
赤色の表示灯は、 シ ス テムがア ラ ームモー ド の と き
点灯し ます。
2.2 端子
図 2 CU 3X2 の背面
詳細は、
9.12 端子グループ の項を参照 く だ さ い。
2.3 爆発の危険性がある環境
CU 3X2 を爆発の生じ やすい環境に設置し ないで く だ
さ い。 ただ し、 爆発の危険性がある環境への設置を
承認さ れたグルン ド フ ォ スポンプの制御に使用する
ことはできます。
警告
CU 3X2 が メ ー カ規定外の方法で使用さ れ
る場合、 CU 3X2 の保護機能が損なわれる
ことがあります。
TM05 3044 0912
Pos. 説明
1LCD 画面
2
メ ニ ュー ・ ツ リ ーの次のコ ラムに
移動。
3 ヘルプ ・ テキス ト に移動。 *
4 リ ス ト の上段に移動。
5 リ ス ト の下段に移動。
6 選択 し たパラ メ ー タ の数値を増加。
7 選択 し たパラ メ ー タ の数値を減少。
8 1つ前の画面に戻る。
9"ステータス" メニューに戻る｡
10 数値を保存。
11 緑色の表示灯 (運転)
12 赤色の表示灯 (ア ラ ーム)
13 画面の輝度を変更。
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. 説明
1銘板
2 デジ タ ル出力リ レー用端子
3 アナ ロ グ入力用端子
4サービス接続
5 Ethernet (RJ45)
6 電源表示灯
7 デジ タ ル入力用端子
8 バ ッ ク ア ッ プ･バ ッ テ リ 用端子
9 CIM モ ジ ュ ール (オプ シ ョ ン) 用端子
10 GENIbus 接続用ケーブル ク ラ ン プ
11 内部GENIbus 接続
12 電源用端子
13 バ ッ ク ア ッ プ･バ ッ テ リ 用 ラ ベル
14 USB ポー ト
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
