9.11 バッ テ リ ・ バ ッ ク ア ッ プ (UPS)
商用電源のバ ッ ク ア ッ プ と し て、 CU 3X2 にバ ッ テ リ
を接続するこ とができます。 バッ テリは、 ヒューズな
し で直接 CU 3X2 に接続す る こ と がで き ます。
バ ッ ク ア ッ プ ・ バ ッ テ リの使用時は、 商用電源が遮
断さ れた と き も CU 3X2 の運転を続け る こ とがで き ま
す。

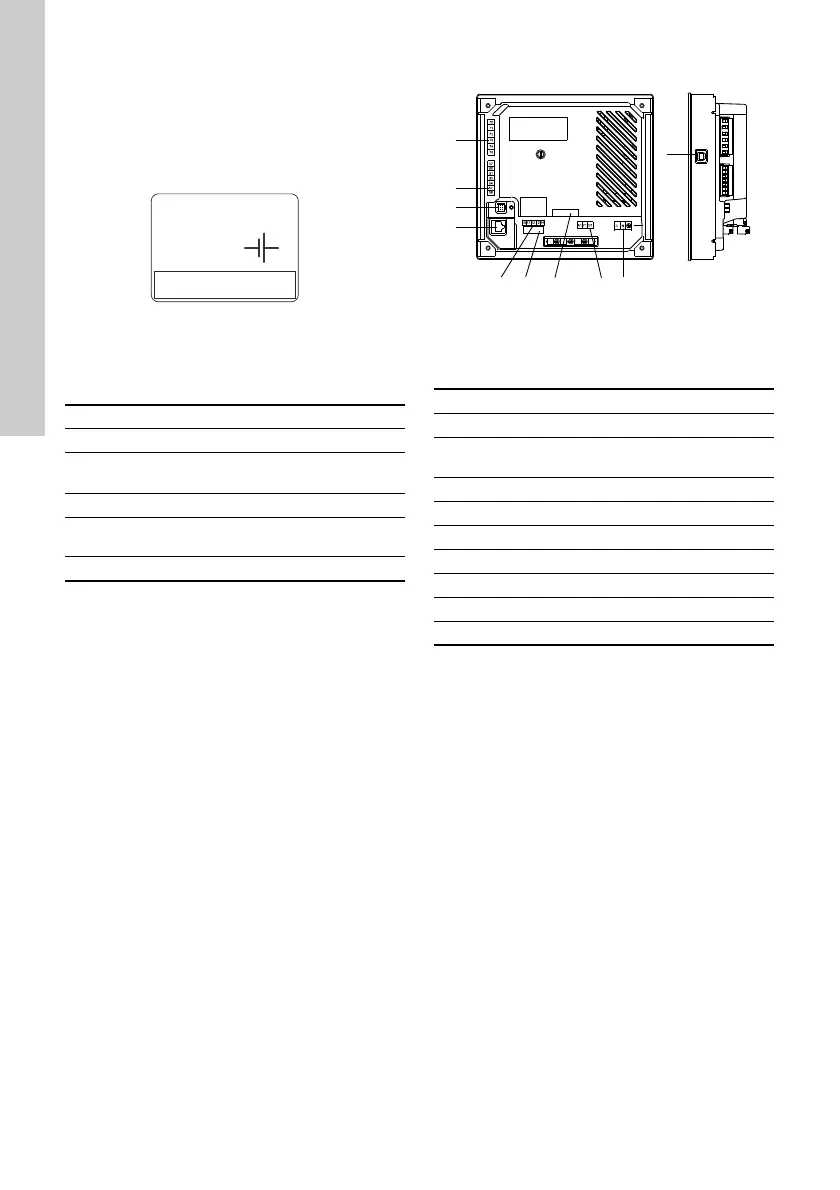

図 16 バックアップ･バッテリ用ラベル
9.11.1 バ ッ テ リ ・ デー タ
バ ッ ク ア ッ プ･バッ テ リ は以下の要件を満たす必要が
あります：
9.11.2 バ ッ テ リ ・ モニ タ リ ン グ
CU 3X2 では以下の項目を モニ タ リ ングする こ と がで
きます ：
• 短絡
• 極性の誤 り
• 故障バ ッ テ リ
• バ ッ テ リ未接続
• 低バ ッ テ リ電圧。
9.12 端子グループ
図 17 端子グループ
端子グループ 2、 3、 5、 6 は、 2224 VAC の強化絶縁
によ り 他のすべての端子グループか ら絶縁 されてい
ます。
グループ 2、 3、 5、 6 のすべての制御端子には、
SELV 電圧 (安全超低電圧) が供給されます。
TM04 2367 2408
バ ッ テ リ 製造者 Power Sonic
バ ッ テ リ ・ タ イ プ 鉛蓄電池 AMG タ イ プ
バッテリ ・ シリーズ
PS 12xxx シ リ ーズ UL R/C、
フ ァ イル番号 MH20845
定格電圧 12 V
バッテリ容量
40 Ah、 推奨
(運転時間 24 時間)
公称充電時間 8 時間 (40 Ah バ ッ テ リ )
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
グループ 1 電源接続
グループ 2 内部GENIbus 接続
グループ 3
フィールドバス接続
(CIM モジ ュール) (非標準)
グループ 4 バックアップ・バッテリ接続
グループ 5 デジ タル入力
グループ 6 イーサネ ッ ト 接続
グループ 7 サービ ス接続 (GENIbus)
グループ 8 アナログ入力
グループ 9 USB ポー ト
グループ 10 デジ タ ル出力
