Grundfos CU 3 2 Series

日本語 (JP)
293
10. 入出力の概要
DI: デジ タル入力
DO: デジ タル出力
AI: アナログ入力
NC: 通常閉 (NC) 接点
NO: 通常開 (NO) 接点
C: コ モ ン。
位置番号は図 17 を参照 く ださい。

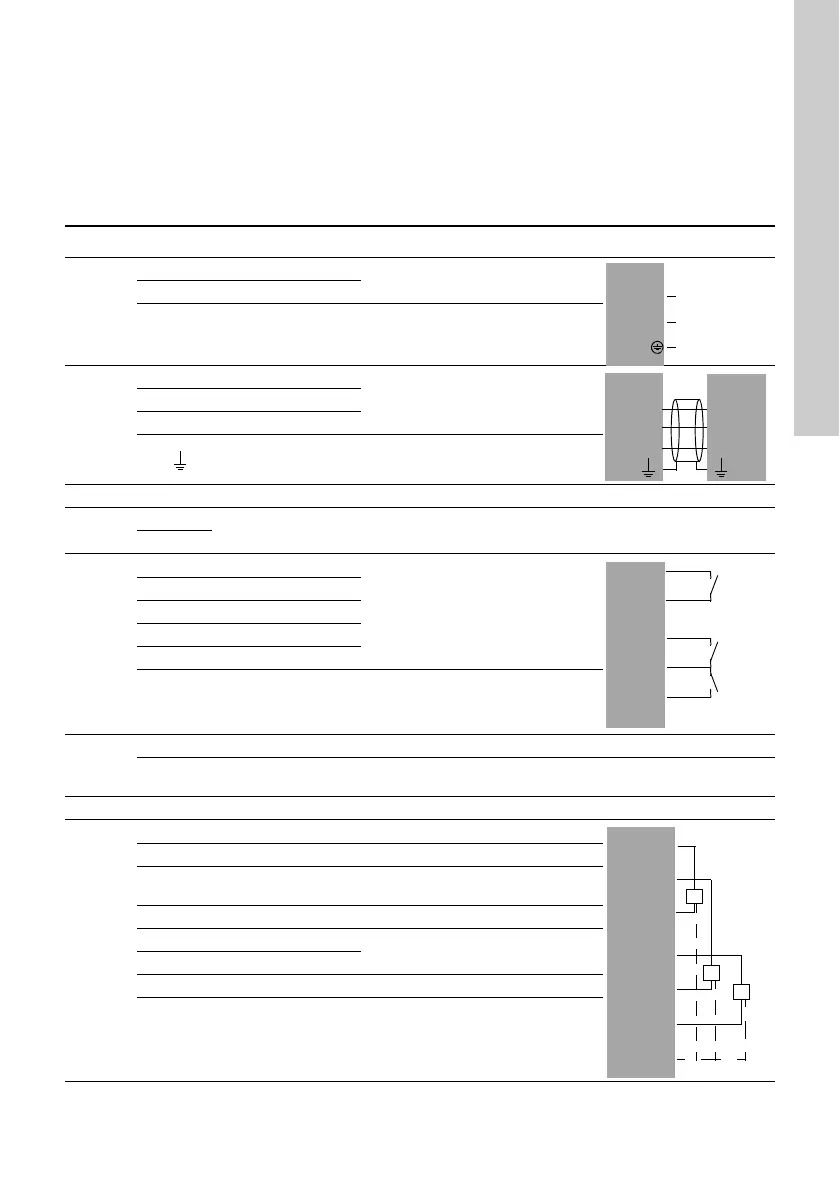

グループ 端子 名称 デー タ 図表
1
L 活線への接続
1 x 100-240 VAC ± 10 %、 50/60 Hz
N 中性点への接続
PE アースの接続
2
A1 RS-485 A
GENIbus
(ケーブル ・ ク ラ ンプでシールド を
固定し ます。 )
Y1 RS-485 GND
B1 RS-485 B
フレーム接地
3 外部フ ィ ール ド バスへの接続、 CIM モ ジ ュ ールの取扱説明書を参照 し て く だ さい。
4
0 V
バ ッ テ リ ーへの接続 バッ ク ア ッ プ ・ バ ッ テ リー
+12 VDC
5
10 DI1
デジ タル入力
11 GND
12 DI2
13 GND
14 DI3
端子はすべて （商用電源端子除 く ） 最高 16 V
rms
および 22.6 V
peak
また
は 35 VDC の電圧に接続 されていなければな り ません。
6
イーサネッ ト RJ45
イーサネ ッ ト に接続する外部 コ ン ピ ュ ー タ は IEC 60950 と UL 60950 に
対応する もので なければな り ません。
7 GENIbus サービス接続
8
47 +24 V センサ用電源 短絡保護付き 30 mA
50 +24 V センサ用電源 短絡保護付き 30 mA
51 AI1
アナログ信号入力
0-20/4-20 mA または 0-10 V
53 +24 V センサ用電源 短絡保護付き 30 mA
54 AI2
アナログ信号入力
0-20/4-20 mA または 0-10 V
57 AI3
58 GND*
端子はすべて （商用電源端子除 く ） 最高 16 V
rms
および 22.6 V
peak
また
は 35 VDC の電圧に接続 されていなければな り ません。
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
