日本語 (JP)
294
11. 保守
CU 3X2 は、 通常の使用 ・ 運転で メ ン テナン ス フ リ ー
です。 かた く しぼった布で清掃 く ださい。
12. サービ ス
CU 3X2 は修理でき ません。 故障の際は交換する必要
があり ます。
13. CU 3X2 の交換
の項を参照 く だ さ い。
13. CU 3X2 の交換
1. CU 3X2 の電源を切 り ます。
2. 外部電源に接続 さ れている機器の電源を切 り ま
す。
3. 各端子の線番を マーク し ます。
4. すべての導線を切り 離し ます。
5. CU 3X2 をパネル/制御盤から取 り外 し ます。
6.
5. 機械的取付
の説明に し たがっ て、 新 し いユ
ニッ トを取り付けます。
7. マーク に し たが っ て、 すべての導線を接続 し ま
す。
8. PC Tool を使用して、 新しい CU 3X2 を設定しま
す。 該当製品の保守説明書を参照し て下 さ い。
13.1 CIM モジ ュールの交換
6.3 CIMモジ ュ ールの取 り付け
の項 も 参照 く だ さ い。
1. CU 3X2 の電源を切 り ます。
2. 外部電源に接続 さ れている機器の電源を切 り ま
す。
3. 各端子の線番を マーク し ます。
4. CIM モ ジ ュ ールを固定 し ているネジ を取 り外 し ま
す。
5. CIM モ ジ ュ ールを CU 3X2 か ら取 り 外 し ます。
6. 新 し い CIM モ ジュ ールを取 り付けます。
7. CIM モ ジ ュ ールに付属の取扱説明書の説明に し た
がって、 CIM モジュールを接続します。

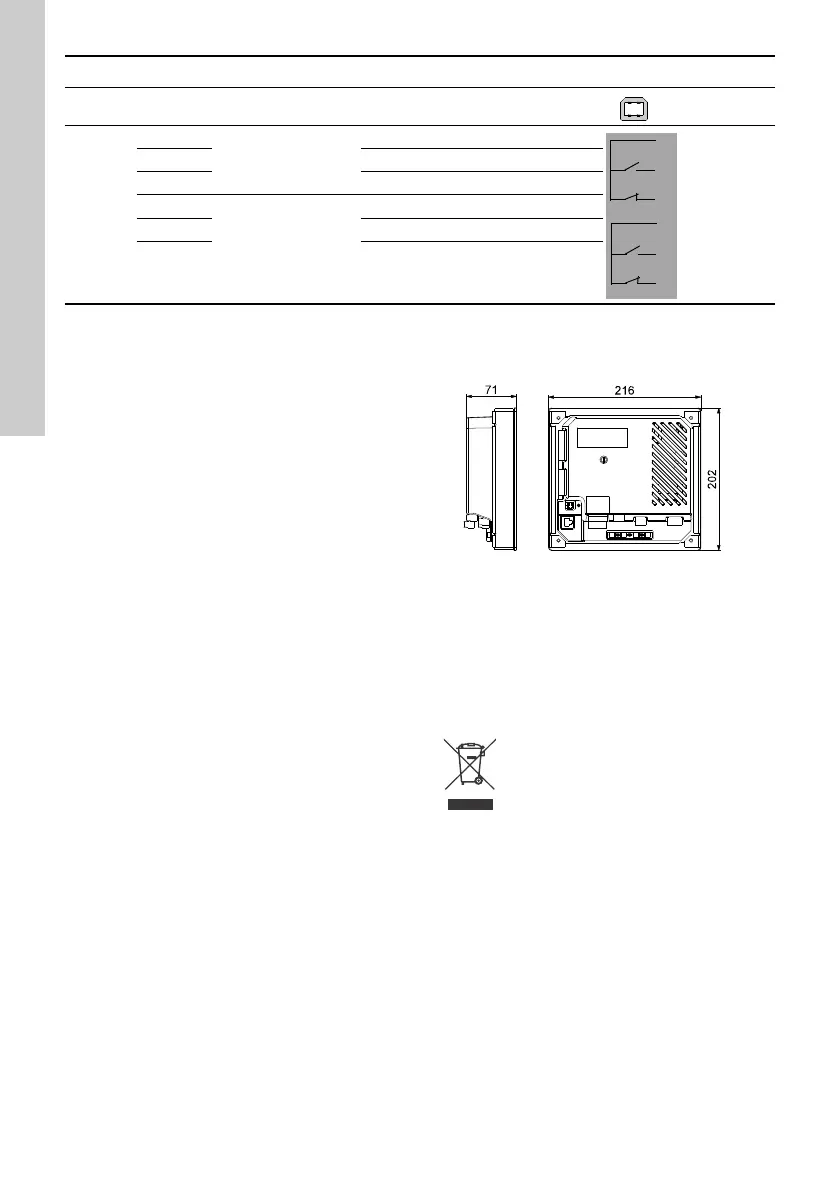

14. 寸法
図 18 寸法図
15. 廃棄処分
この製品お よび部品は、 環境に配慮 し た方法で処分
して下さい：
1. 廃棄処分業者に委託 し て下 さい。
2. 廃棄処分業者がいないか、 使用材料を取り 扱 う こ
とがで き ない場合は、 お近 く のグルン ド フ ォ ス ま
たは当社のサービ ス店にご連絡下 さ い。
ク ロス ド アウ ト ・ ウイール ド ビ ンの記号
は、 一般家庭ごみとは別に処理する必要
がある こ と を意味し ます。
この記号が付いている製品の寿命が終
わっ たら、 地元の廃棄物処理当局が指定
し た収集場所に持ち込んで く だ さ い。
このよ う な製品を指定場所での回収し リ サイ クルす
る こ とは環境 と人間の健康を守るのに役立ち ます。
9USB ポートUSB 2.0、タイプ B
10
70
リレー 1
C
71 NO
72 NC
73
リレー 2
C
74 NO
75 NC
* GND は 他の接地か ら 絶縁 されます。
グループ 端子 名称 デー タ 図表
TM04 2068 1908
