6. EMC 규격 설치
일반적으로 CU 3X2는 IO 351 모듈, 컨택터 및 기타
전원 장비가 내장되는 패널에 장착됩니다. 또한 패널
에 다른 그런포스 모듈과 인버터를 내장할 수 있습니
다.
기능 오류를 방지하려면 EMC 규격대로 전자적 모듈
을 설치하는 것이 매우 중요합니다:
• CU 3X2와 프레임 간 충분한 접지 연결이 되도록
합니다. 그림 8 참조.
• GENIbus용 차폐 케이블을 사용합니다. 단자 A1,
Y1 및 B1 전면의 CU 3X2의 케이블 클램프에 차폐
물을 연결합니다. 그림 9 참조.
또한 CIM 모듈에도 차폐 케이블을 사용합니다.

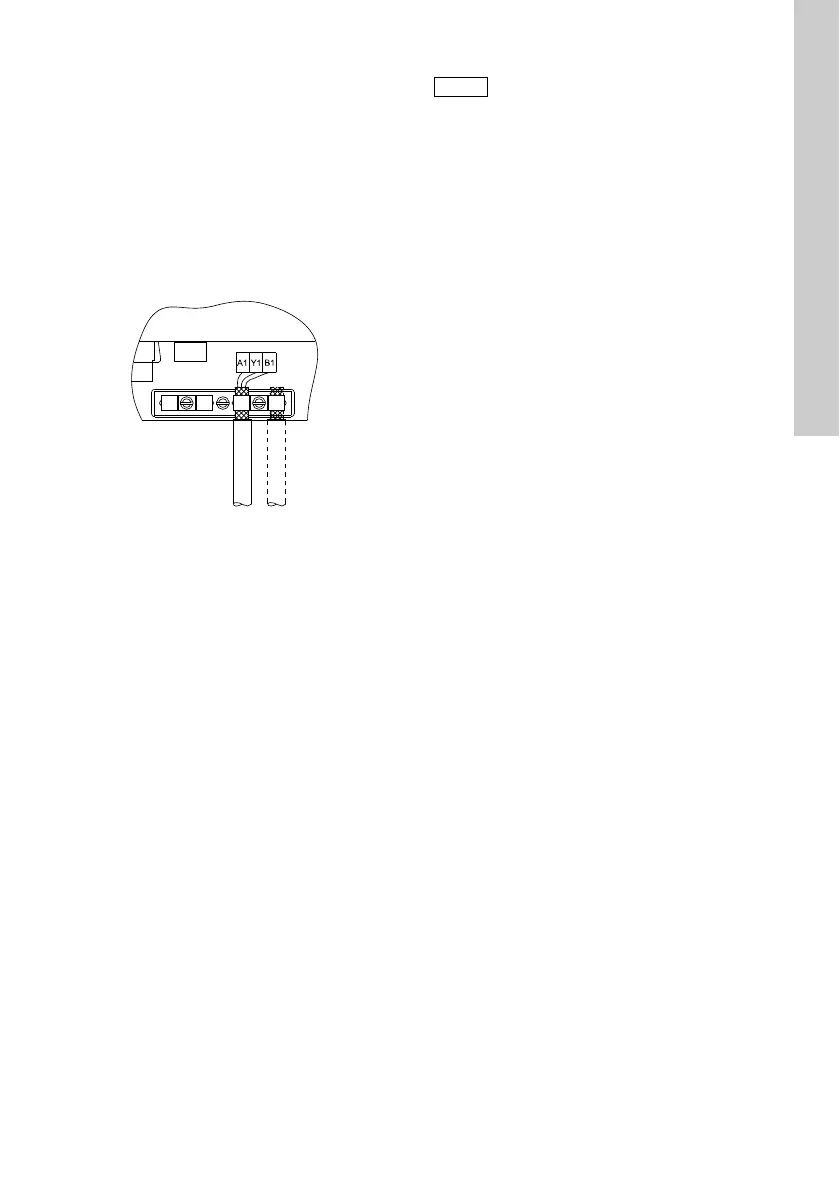

그림 9 케이블 클램프와 함께 고정된 차폐물
• 디지털 및 아날로그 입력 및 출력용 신호 도체는
차폐해야 합니다. 즉 차폐물로 CU 3X2를 차폐한
후 케이블 클램프 등으로 프레임에 연결합니다.
높은 주파수에서 차폐 효과가 없어지므로 차폐물
끝을 비틀지 마십시오. 대신 케이블 클램프를 사
용하십시오.
TM04 2065 1908
케이블을 케이블 클램프에 장착하기 전에
차폐물과 케이블 외장 간 비닐 테이프를 제
거해야 합니다.
