9.11 배터리 백업(UPS)
배터리를 CU 3X2에 정상적 전워공급장치용 백업 배
터리로서 연결할 수 있습니다. 배터리를 퓨즈 없이
CU 3X2에 직접 연결할 수 있습니다.
백업 배터리를 장착하면 CU 3X2가 정상적 전원공급
장치의 전원 공급 중단에도 불구하고 계속 작동할 수
있습니다.

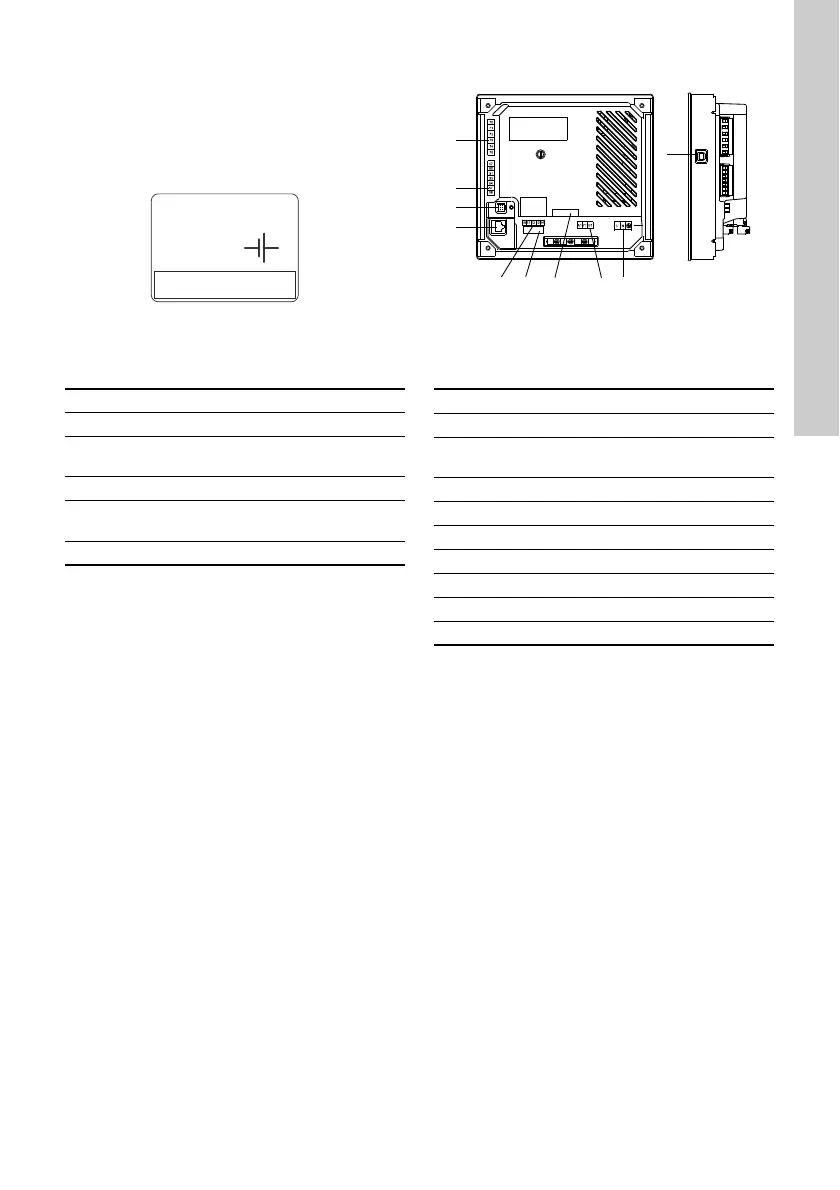

그림 16 백업 배터리용 라벨
9.11.1 배터리 데이터
백업 배터리는 아래의 요구사항을 충족해야 합니다:
9.11.2 배터리 모니터링
CU 3X2는 다음을 모니터링할 수 있습니다:
• 단락
• 극성 오류
• 결함 있는 배터리
• 배터리 없음
• 배터리 전압 부족.
9.12 단자 그룹
그림 17 단자 그룹
그룹 2, 3, 5 및 6의 단자는 강화된 절연(2224 VAC)
에 의해 기타 모든 단자 그룹으로부터 절연되어 있습
니다.
그룹 2, 3, 5 및 6의 모든 제어 단자는 SELV 전압
(Safety Extra-Low Voltage)과 함께 제공됩니다.
TM04 2367 2408
배터리 제조사 Power Sonic
배터리 타입 납산 배터리 AGM 타입
배터리 시리즈
파일 번호 MH20845 하의 PS
12xxx 시리즈 UL R/C
공칭 전압 12 V
배터리 용량
40 Ah, 권장
(24시간의 작동 시간)
공칭 충전 시간 8시간(40 Ah 배터리)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
그룹 1 전원공급장치 연결
그룹 2 내부 GENIbus 연결
그룹 3
Fieldbus 연결
(CIM 모듈)(비표준)
그룹 4 백업 배터리 연결
그룹 5 디지털 입력
그룹 6 이더넷 연결
그룹 7 서비스 연결(GENIbus)
그룹 8 아날로그 입력
그룹 9 USB 포트
그룹 10 디지털 출력
