Grundfos CU 3 2 Series User Manual

한국어 (KO)
304

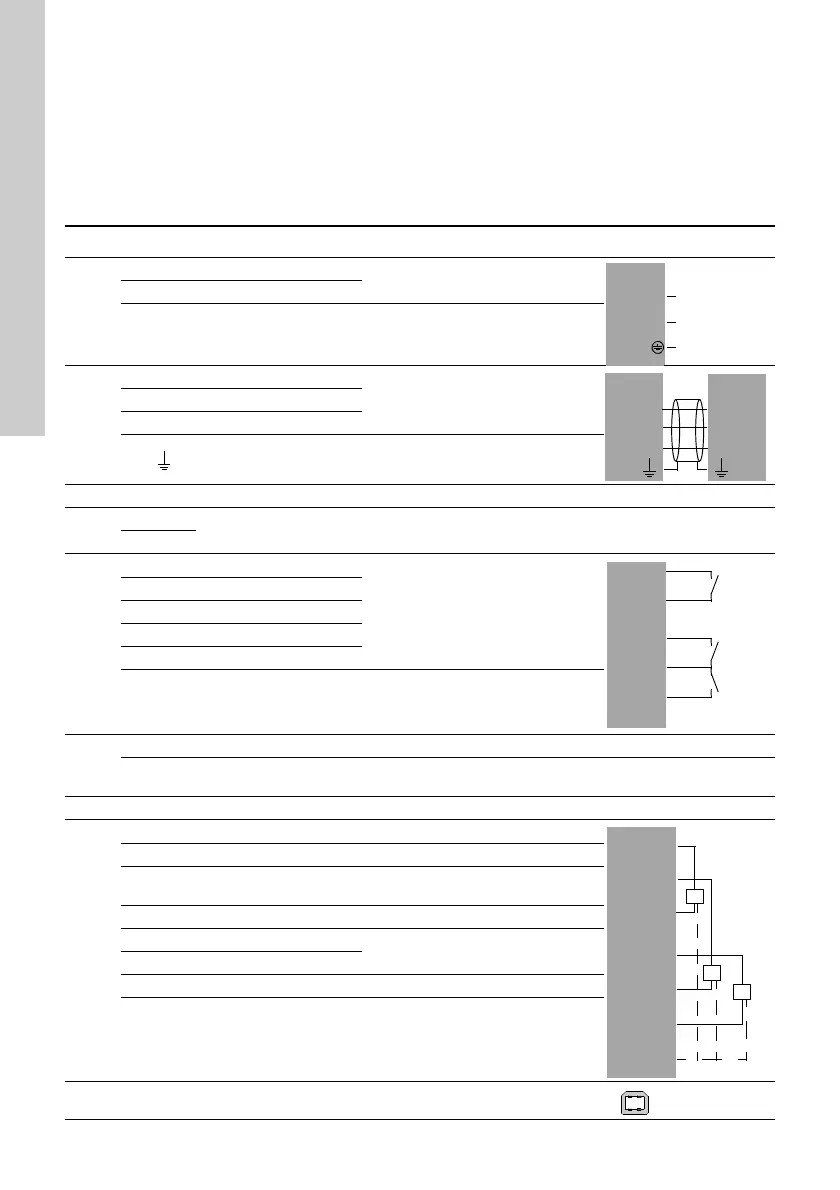

10. 입력 및 출력 개요
DI: 디지털 입력
DO: 디지털 출력
AI: 아날로그 입력
NC: 평소에 닫혀 있는 접점
NO: 평소에 열려 있는 접점
C: 공통.
위치 번호, 그림 17 참조.
그룹 단자 명칭 데이터 다이어그램
1
L 상 도체에 연결
1 x 100-240 VAC ± 10 %,
50/60 Hz
N 중립 도체에 연결
PE 보호 접지에 연결
2
A1 RS-485 A
GENIbus
(케이블 클램프를 사용하여 차폐물
에 고정합니다.)
Y1 RS-485 GND
B1 RS-485 B
기능적 접지
3 외부 필드 버스에 연결, CIM 모듈에 대해서는 설치 및 운전 지침을 참조하십시오.
4
0 V
배터리 연결 백업 배터리
+12 VDC
5
10 DI1
디지털 입력
11 GND
12 DI2
13 GND
14 DI3
모든 단자(전원 단자 제외)는 16 V
rms
및 22.6 V
peak
또는35 VDC를 초과
하지 않는 전압에만 연결되어야 합니다.
6
이더넷 RJ45
이더넷과 연결되어 있는 외부 컴퓨팅 기기는 IEC 60950 및 UL 60950 표
준을 반드시 준수해야 합니다.
7 GENIbus 서비스 연결
8
47 +24 V 센서에 공급. 단락 보호 30 mA
50 +24 V 센서에 공급. 단락 보호 30 mA
51 AI1
아날로그 신호용 입력,
0-20/4-20 mA 또는 0-10 V
53 +24 V 센서에 공급. 단락 보호 30 mA
54 AI2
아날로그 신호용 입력,
0-20/4-20 mA 또는 0-10 V
57 AI3
58 GND*
모든 단자(전원 단자 제외)는 16 V
rms
및 22.6 V
peak
또는35 VDC를 초과
하지 않는 전압에만 연결되어야 합니다.
9 USB 포트 USB 2.0, 타입 B
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
