Čeština (CZ)
35
9.11 Provoz se záložním zdrojem (UPS)
K řídící jednotce CU 3X2 lze připojit akumulátorovou
baterii jako záložní zdroj elektrického proudu.
Tato baterie může být připojena k CU 3X2 přímo bez
použití pojistky.
Díky tomuto záložnímu zdroji může řídící jednotka
CU 3X2 pokračovat v provozu i v případě výpadku
normálního síťového napájecího napětí.

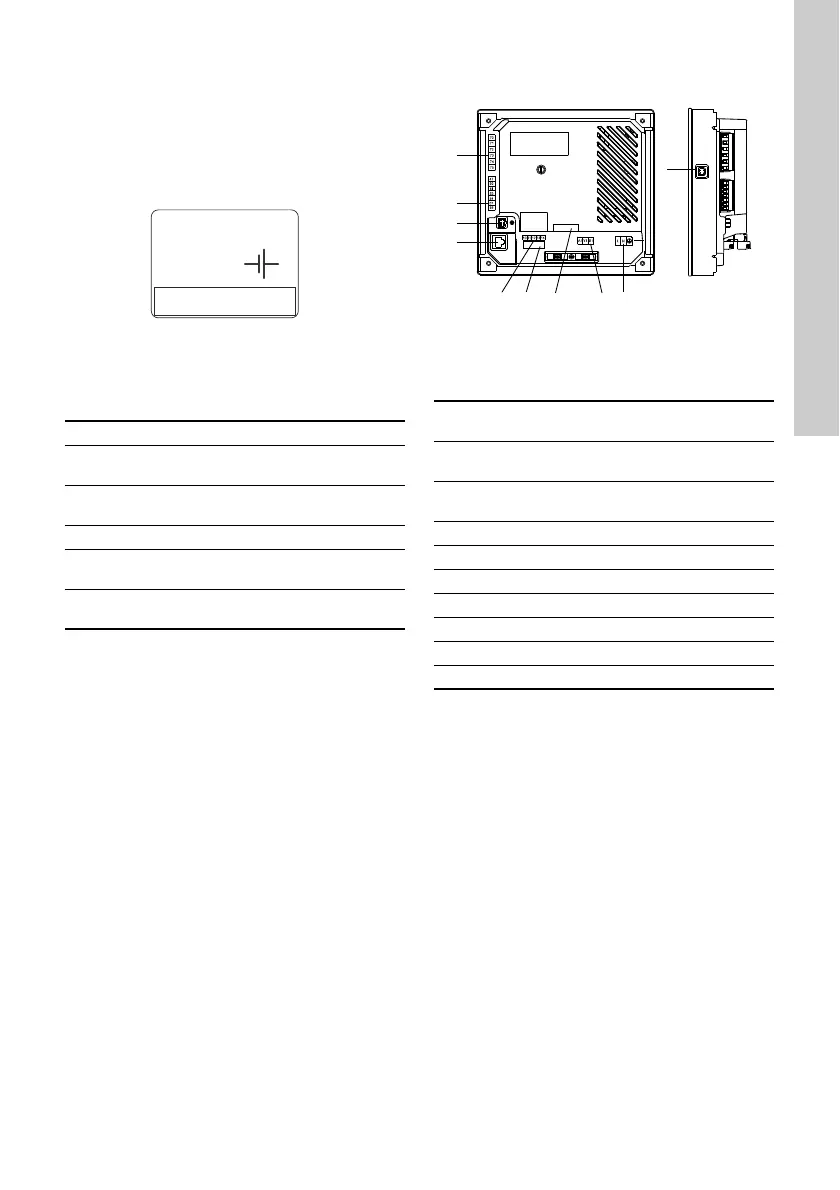

Obr. 16 Štítek pro záložní baterii
9.11.1 Údaje baterie
Záložní baterie musí vyhovovat následujícím
požadavkům:
9.11.2 Kontrola stavu baterie
Řídící jednotka CU 3X2 může monitorovat tyto stavy:
•zkrat
• nesprávná polarita
• defektní baterie
• baterie není připojena
• nízké napětí baterie.
9.12 Skupiny připojovacích svorek
Obr. 17 Skupiny připojovacích svorek
Svorky skupin 2, 3, 5 a 6 jsou odděleny od všech
jiných skupin svorek zesílenou izolací, 2224 VAC.
Na všechny ovládací svorky ve skupinách 2, 3, 5 a 6
je přiváděno zvlášť nízké bezpečné napětí (SELV).
TM04 2367 2408
Značka baterie Power Sonic
Typ baterie
Olověná akumulátorová
baterie typu AGM
Výrobní série
baterie
PS 12xxx série UL R/C, číslo
složky MH20845
Jmenovité napětí 12 V
Kapacita baterie
40 Ah, doporučená
(provozní doba 24 hodin)
Jmenovitá doba
nabíjení
8 hodin (baterie 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Skupina 1
Připojení přívodu napájecího
napětí
Skupina 3
Vnitřní přípojka komunikačního
systému GENIbus
Skupina 3
Přípojka provozní sběrnice
(modul CIM) (není standard)
Skupina 4 Přípojka záložního zdroje
Skupina 5 Digitální vstupy
Skupina 6 Ethernetové připojení
Skupina 7 Servisní přípojka (GENIbus)
Skupina 8 Analogové vstupy
Skupina 9 USB port
Skupina 10 Digitální výstupy
