Grundfos CU 3 2 Series User Manual

Čeština (CZ)
36

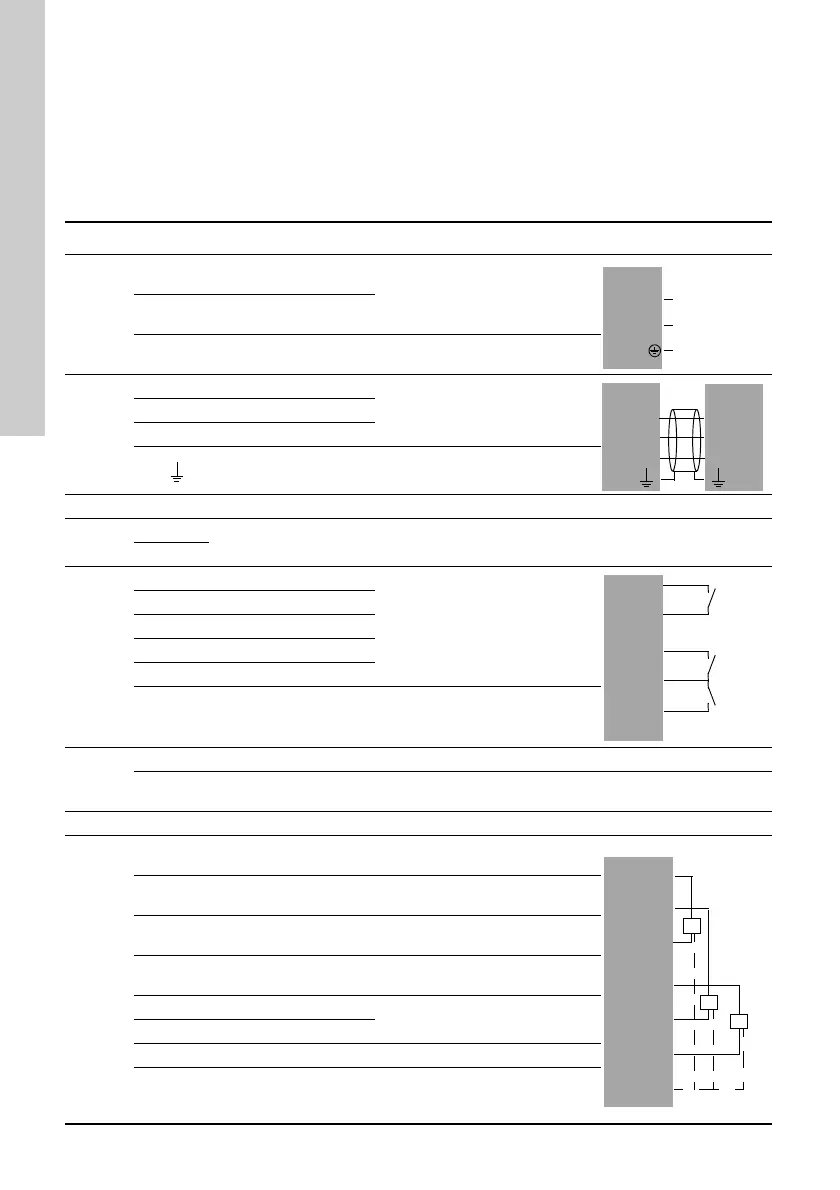

10. Přehled vstupů a výstupů
DI: Digitální vstup
DO: Digitální výstup
AI: Analogový vstup
NC: Normálně sepnutý kontakt
NO: Normálně rozepnutý kontakt
C: Společný.
Čísla položek viz obr. 17.
Skupina Svorka Označení Údaje Diagram
1
L
Připojení na fázový
vodič
1 x 100-240 VAC ± 10 %,
50/60 Hz
N
Připojení na nulový
vodič
PE
Přípojka k ochrannému
uzemnění
2
A1 RS-485 A
GENIbus
Stínění kabelu zafixujte
kabelovou svorkou.
Y1 RS-485 GND
B1 RS-485 B
Funkční uzemnění
3 Připojení k externí provozní sběrnici, viz instalační a provozní návod pro modul CIM.
4
0 V
Připojení na baterii Záložní baterie
+12 VDC
5
10 DI1
Digitální vstup
11 GND
12 DI2
13 GND
14 DI3
Všechny připojovací svorky (s výjimkou svorek pro připojení síťového
napětí) musejí být připojeny pouze na napětí max. 16 V
rms
a22,6V
špičkové
nebo 35 VDC.
6
Ethernet RJ45
Externí zařízení výpočetní techniky připojené k přípojce Ethernet musí
být v souladu s normami IEC 60950 a UL 60950.
7 GENIbus Servisní přípojka
8
47 +24 V
Přívod napětí na snímač.
Ochrana proti zkratu 30 mA.
50 +24 V
Přívod napětí na snímač.
Ochrana proti zkratu 30 mA.
51 AI1
Vstup pro analogový signál,
0-20/4-20 mA nebo 0-10 V
53 +24 V
Přívod napětí na snímač.
Ochrana proti zkratu 30 mA.
54 AI2
Vstup pro analogový signál,
0-20/4-20 mA nebo 0-10 V
57 AI3
58 GND*
Všechny připojovací svorky (s výjimkou svorek pro připojení síťového
napětí) musejí být připojeny pouze na napětí max. 16 V
rms
a22,6V
špičkové
nebo 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
