11. Údržba
Při normálním používání a provozu nevyžaduje řídící
jednotka CU 3X2 žádnou údržbu. Měla by se čistit
vlhkým hadříkem.
12. Servis
Na řídící jednotce CU 3X2 nelze provádět servisní
práce. Pokud je vadná, je nutné ji vyměnit.
Viz část 13. Výměna jednotky CU 3X2.
13. Výměna jednotky CU 3X2
1. Vypněte napájecí napětí na CU 3X2.
2. Vypněte přívod elektrického proudu na
komponenty napájené z externího zdroje.
3. Označte jednotlivé vodiče čísly příslušných
připojovacích svorek.
4. Odpojte všechny vodiče.
5. Vyjměte řídící jednotku CU 3X2 z panelu,
popř. ze skříňky.
6. Instalujte novou jednotku podle návodu v části
5. Mechanická instalace.
7. Připojte všechny vodiče dle značení.
8. Novou jednotku CU 3X2 nakonfigurujte pomocí
nástroje PC Tool. Viz servisní návod pro daný
produkt.
13.1 Výměna modulu CIM
K tomu viz rovněž část 6.3 Zabudování modulu CIM.
1. Vypněte napájecí napětí na CU 3X2.
2. Vypněte přívod elektrického proudu na
komponenty napájené z externího zdroje.
3. Označte jednotlivé vodiče čísly příslušných
připojovacích svorek.
4. Vyšroubujte šrouby držící modul CIM.
5. Vyjměte modul CIM z jednotky CU 3X2.
6. Nasaďte nový modul CIM.
7. Připojte modul CIM, jak je uvedeno v instalačním
a provozním návodu dodaným s novým
modulem CIM.
14. Rozměry

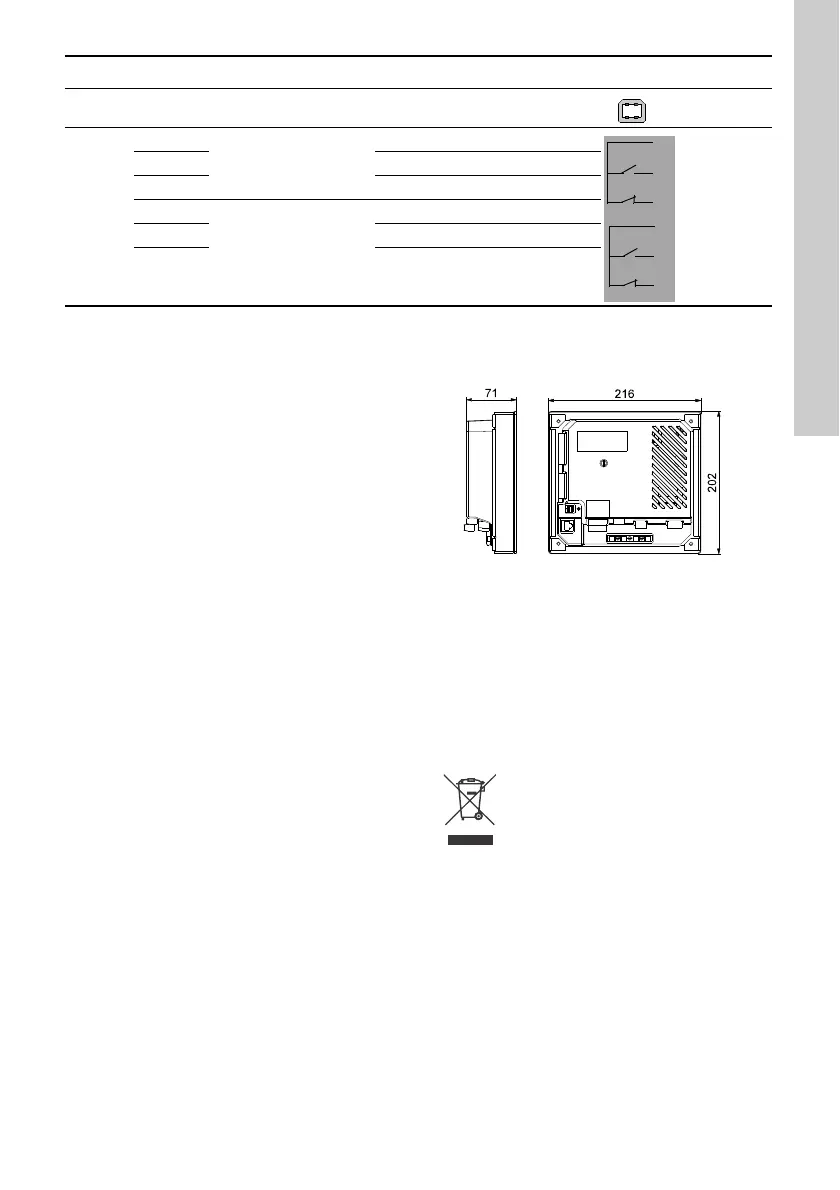

Obr. 18 Rozměrový náčrtek
15. Likvidace výrobku
Tento výrobek nebo jeho části musí být po skončení
doby jeho životnosti ekologicky zlikvidovány:
1. Využijte služeb místní veřejné či soukromé
organizace, zabývající se sběrem a zpracováním
odpadů.
2. Pokud taková organizace ve vaší lokalitě
neexistuje, kontaktujte nejbližší pobočku
Grundfos nebo servisní středisko.
Symbol přeškrtnuté popelnice na
výrobku znamená, že musí být
likvidován odděleně od domovního
odpadu. Pokud výrobek označený tímto
symbolem dosáhne konce životnosti,
vezměte jej do sběrného místa
určeného místními úřady pro likvidaci odpadu.
Oddělený sběr a recyklace těchto výrobků pomůže
chránit životní prostředí a lidské zdraví.
9 USB port USB 2.0, typ B
10
70
Relé 1
C
71 NO
72 NC
73
Relé 2
C
74 NO
75 NC
* GND je izolováno od ostatních zemnicích přípojek.
Skupina Svorka Označení Údaje Diagram
74
73
72
70
71
75
TM04 2068 1908
