6.1 Vnitřní přípojka komunikačního
systému GENIbus
Interní komunikace je založena přes GENIbus.

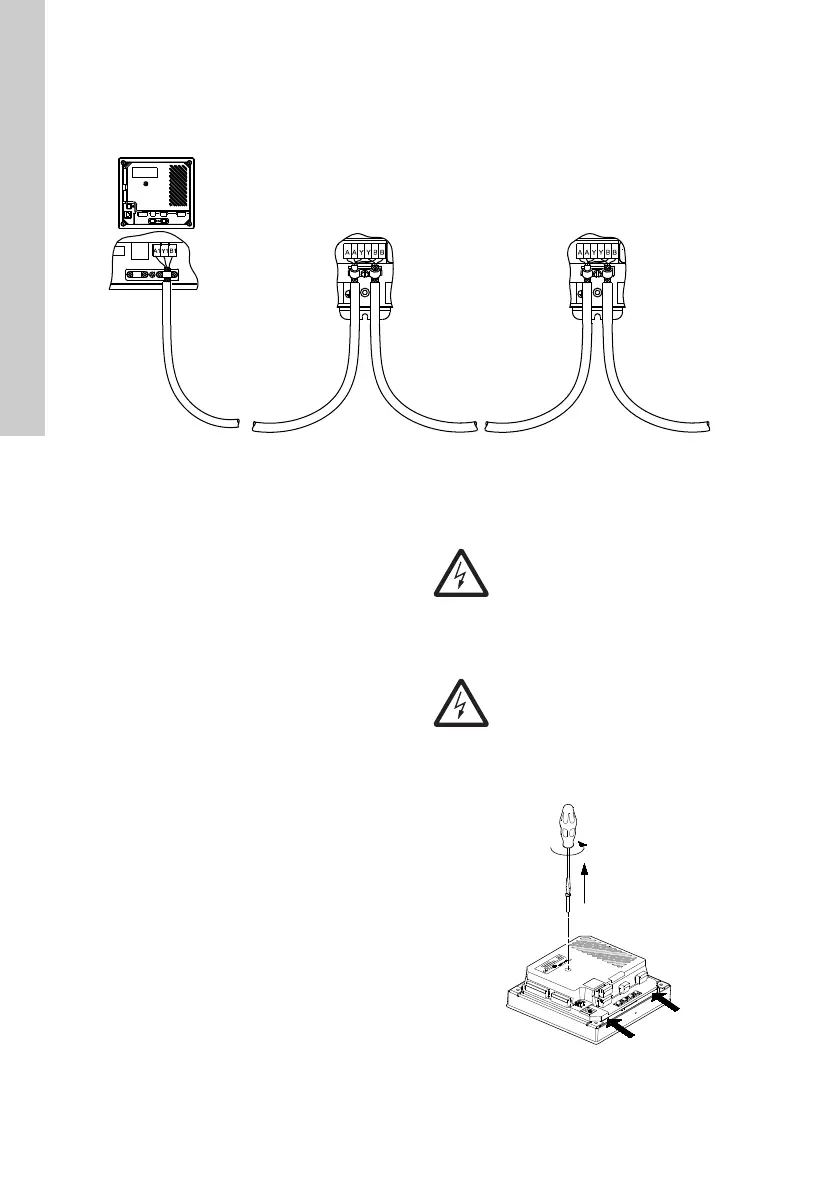

Obr. 10 Připojení GENIbus
Typ modulu a počet modulů závisí na aplikačním software.
6.2 Propojovací moduly pro komunikaci po
provozní sběrnici
Řídící jednotka CU 3X2 může být připojena k externí
komunikační síti pomocí přídavného instalačního
modulu CIM.
CIM: Communication Interface Module.
Moduly CIM musí být objednány zvlášť.
Připojte modul CIM, jak je uvedeno v instalačním
a provozním návodu dodaným s novým modulem.
6.3 Zabudování modulu CIM
Modul CIM musí být nainstalován autorizovanou
osobou.
1. Odstraňte šroub na zadním krytu CU 3X2.
Viz obr. 11.
Obr. 11 Vyšroubování šroubku, který fixuje
zadní kryt
TM05 1917 3911
Varování
Vypněte přívod elektrického proudu na
jednotku CU 3X2 před zabudováním
modulu CIM.
Varování
Při montáži modulu CIM je třeba zabránit
vzniku elektrostatické elektřiny. Za tím
účelem používejte v průběhu montáže
antistatickou manžetu, jak ukazuje obr. 13.
TM04 2402 2508
