5. Mechanická instalace
Řídící jednotku CU 3X2 upevněte pomocí čtyř
šroubů M5 x 10 dodaných spolu s jednotkou
(viz pol. 1).
Maximální utahovací moment: 1,4 Nm.
Rozměry jednotky CU 3X2 viz část 14. Rozměry.

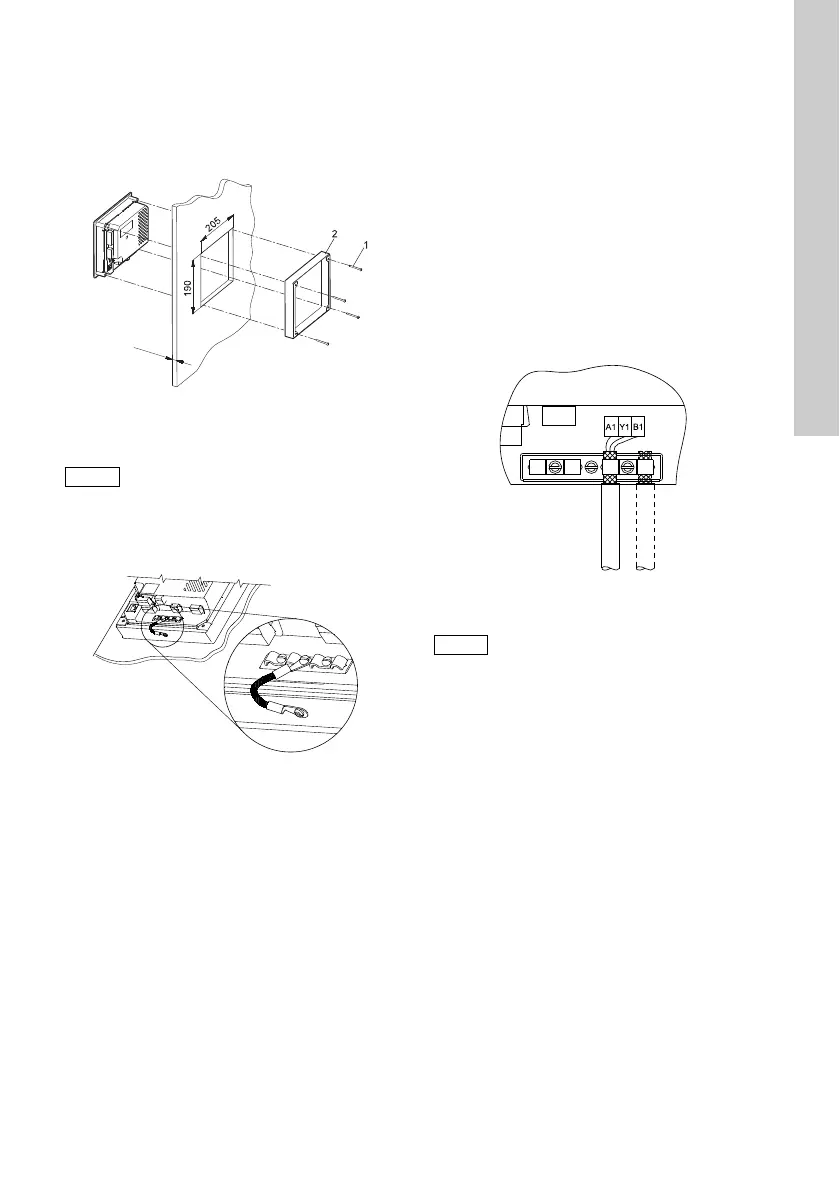

Obr. 7 Montáž na čelní stranu ovládacího
panelu (standardní)
Zemnicí svorku připojte (mezi kabelovýmí svorkami)
na CU 3X2 k montážnímu rámu (pol. 2 na obr. 7).
Viz obr. 8.
Obr. 8 Uzemnění
6. Instalace podle zásad EMC
Jednotku CU 3X2 je možno instalovat do panelu,
který obsahuje rovněž modul IO 351, stykače a jiná
elektrická zařízení. Panel může také obsahovat další
moduly Grundfos a frekvenční měniče.
Pro bezvadnou funkčnost jednotek je velmi důležité
provést instalaci elektronických modulů tak, aby byla
zajištěna jejich elektromagnetická slučitelnost
(EMC).
• Zajistěte dokonalé zemní spojení mezi řídící
jednotkou CU 3X2 a rámem. Viz obr. 8.
• Pro připojení systému GENIbus použijte stíněné
kabely. Stínění kabelů fixujte kabelovou
příchytkou na jednotce CU 3X2 před
připojovacími svorkami A1, Y1 a B1. Viz obr. 9.
Stíněné kabely použijte také pro připojení
CIM modulu.
Obr. 9 Stínění fixované kabelovou příchytkou
• Signální vodiče pro digitální a analogové vstupy
a výstupy musejí být stíněného typu, to je, že
každý vodič musí být opatřen stíněním po celé
své délce až k modulu CU 3X2 a stínění pak
musí být připojeno na rám např. pomocí kabelové
příchytky.
• Konce stínění nezkrucujte, neboť to narušuje
účel stínění při vysokých frekvencích.
Namísto toho použijte kabelové příchytky.
TM03 1301 4105
K zajištění krytí IP55 musí být jednotka
CU 3X2 instalována uvnitř panelu nebo
skříňky.
TM04 2066 1908
TM04 2065 1908
Před fixací kabelu kabelovou příchytkou
odstraňte případnou izolační plastovou
pásku mezi stíněním a pláštěm kabelu.
