Dansk (DK)
58
9.11 Batteri-backup (UPS)
Der kan tilsluttes et batteri til CU 3X2 som backup for
den normale strømforsyning. Batteriet kan tilsluttes
direkte til CU 3X2 uden en sikring.
Med et backup-batteri kan CU 3X2 fortsætte driften i
tilfælde af forstyrrelser i den normale strømforsyning.

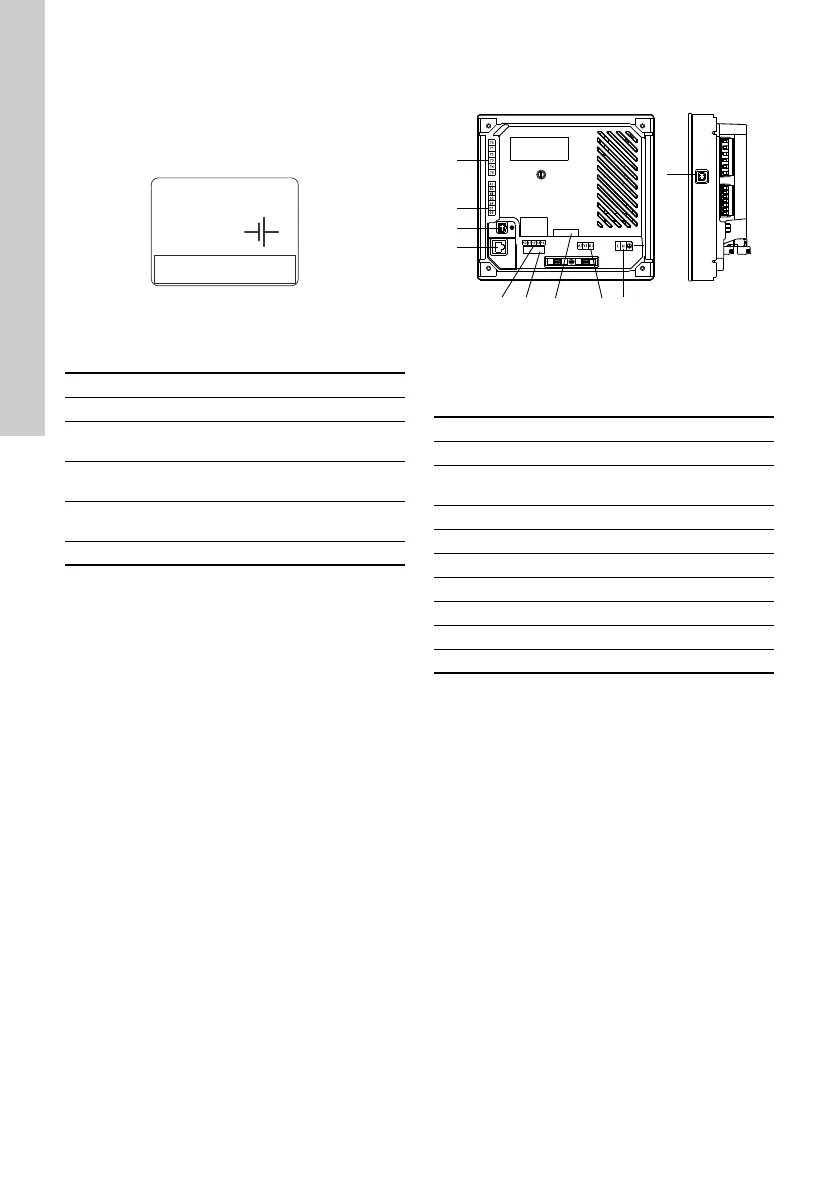

Fig. 16 Mærkat til backup-batteri
9.11.1 Batteridata
Backup-batteriet skal opfylde disse krav:
9.11.2 Batteriovervågning
CU 3X2 kan overvåge følgende:
• kortslutning
• forkert polaritet
• defekt batteri
• manglende batteri
• lav batterispænding.
9.12 Klemmegrupper
Fig. 17 Klemmegrupper
Klemmerne er i gruppe 2, 3, 5 og 6 er isoleret fra alle
andre klemmegrupper med forstærket isolation,
2224 VAC.
Alle styreklemmer i gruppe 2, 3, 5 og 6 forsynes med
SELV-spænding (Safety Extra-Low Voltage).
TM04 2367 2408
Batterifabrikat Power Sonic
Batteritype Bly-syre-batteri, type AGM
Batteriserie
PS 12xxx serie UL R/C under
filnummer MH20845
Nominel spæn-
ding
12 V
Batterikapacitet
40 Ah, anbefalet
(24 timers driftstid)
Nominel ladetid 8 timer (40 Ah-batteri)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Gruppe 1 Tilslutning af strømforsyning
Gruppe 2: Intern GENIbus-tilslutning
Gruppe 3
Fieldbus-tilslutning
(CIM-modul) (ikke standard)
Gruppe 4 Tilslutning af backup-batteri
Gruppe 5 Digitale indgange
Gruppe 6 Ethernet-tilslutning
Gruppe 7 Servicetilslutning (GENIbus)
Gruppe 8 Analoge indgange
Gruppe 9 USB-port
Gruppe 10 Digitale udgange
