Dansk (DK)
59

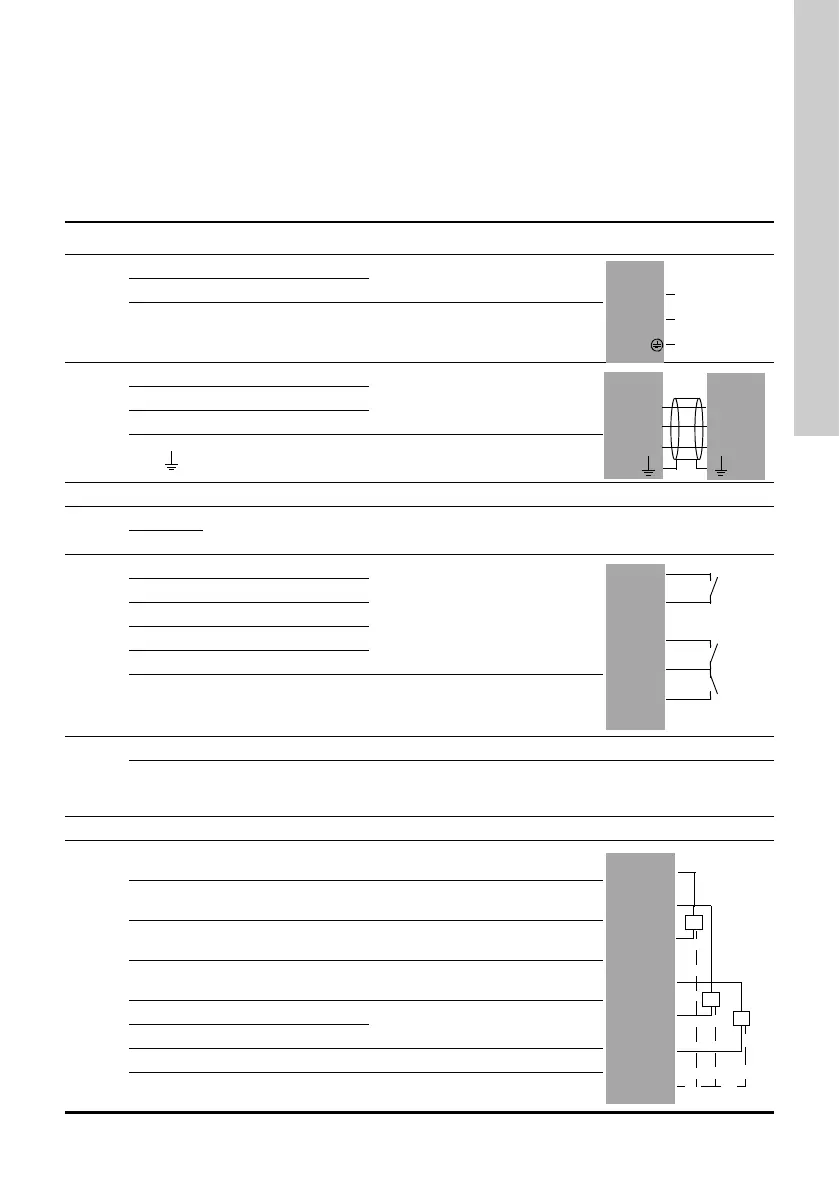

10. Oversigt over ind- og udgange
DI: Digital indgang
DO: Digital udgang
AI: Analog indgang
NC: Brydekontakt
NO: Sluttekontakt
C: Fælles.
Positionsnumre, se fig. 17.
Gruppe Klemme Betegnelse Data Diagram
1
L Tilslutning til faseleder
1 x 100-240 VAC ± 10 %,
50/60 Hz
N Tilslutning til nulleder
PE
Tilslutning til beskyt-
tende jord
2
A1 RS-485 A
GENIbus
(Skærmen monteres med kabel-
bøjle.)
Y1 RS-485 GND
B1 RS-485 B
Funktionsjord
3 Tilslutning til ekstern fieldbus, se monterings- og driftsinstruktion til CIM-modulet.
4
0 V
Tilslutning til batteri Backup-batteri
+12 VDC
5
10 DI1
Digital indgang
11 GND
12 DI2
13 GND
14 DI3
Alle klemmer (undtagen netforsyningsklemmer) må kun tilsluttes spæn-
dinger på maks. 16 V
rms
og 22,6 V
spids
eller 35 VDC.
6
Ethernet RJ45
Eksternt databehandlingsudstyr der er tilsluttet Ethernet-tilslutningen,
skal være i overensstemmelse med standarderne IEC 60950 og
UL 60950.
7 GENIbus Servicetilslutning
8
47 +24 V
Forsyning til sensor. Kortslut-
ningsbeskyttet 30 mA
50 +24 V
Forsyning til sensor. Kortslut-
ningsbeskyttet 30 mA
51 AI1
Indgang for analogt signal,
0-20/4-20 mA eller 0-10 V
53 +24 V
Forsyning til sensor. Kortslut-
ningsbeskyttet 30 mA
54 AI2
Indgang for analogt signal,
0-20/4-20 mA eller 0-10 V
57 AI3
58 GND*
Alle klemmer (undtagen netforsyningsklemmer) må kun tilsluttes spæn-
dinger på maks. 16 V
rms
og 22,6 V
spids
eller 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
