11. Vedligeholdelse
CU 3X2 er vedligeholdelsesfri ved normal brug og
drift. Den skal rengøres med en våd klud.
12. Service
CU 3X2 kan ikke serviceres. Enheden skal udskiftes
hvis der opstår fejl. Se afsnit 13. Udskiftning af
CU 3X2.
13. Udskiftning af CU 3X2
1. Afbryd strømforsyningen til CU 3X2.
2. Afbryd spændingen til komponenter med ekstern
forsyning.
3. Mærk de enkelte ledere med numrene på de til-
hørende klemmer.
4. Afmontér alle ledere.
5. Fjern CU 3X2 fra tavlen/kabinettet.
6. Montér den nye enhed som beskrevet i
5. Mekanisk installation.
7. Tilslut alle ledere ifølge deres mærker.
8. Konfigurér den nye CU 3X2 med PC Tool.
Se serviceinstruktion for det pågældende pro-
dukt.
13.1 Udskiftning af CIM-modul
Se også afsnit 6.3 Montering af CIM-modul.
1. Afbryd strømforsyningen til CU 3X2.
2. Afbryd spændingen til komponenter med ekstern
forsyning.
3. Mærk de enkelte ledere med numrene på de til-
hørende klemmer.
4. Afmontér skruerne der fastholder CIM-modulet.
5. Tag CIM-modulet af CU 3X2.
6. Montér det nye CIM-modul.
7. Tilslut CIM-modulet som beskrevet i den medle-
verede monterings- og driftsinstruktion.
14. Mål

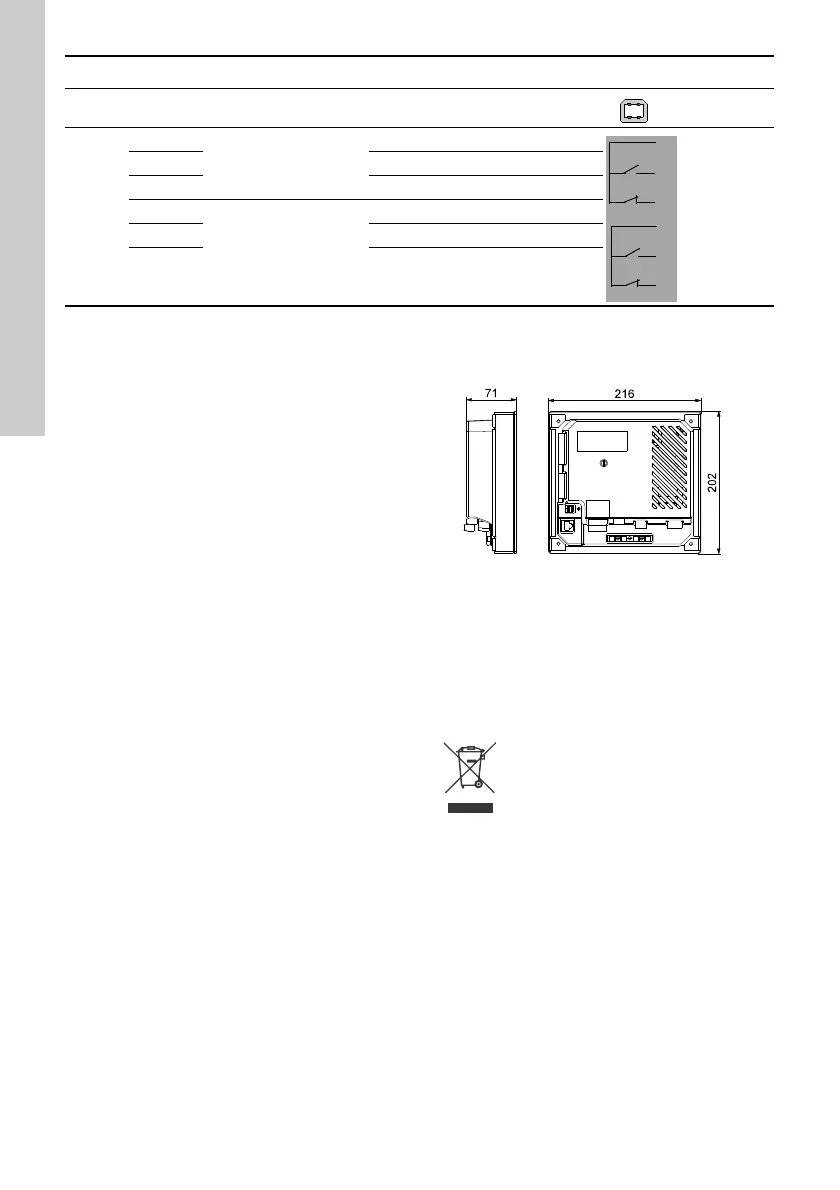

Fig. 18 Målskitse
15. Bortskaffelse
Dette produkt eller dele deraf skal bortskaffes på
en miljørigtig måde:
1. Brug de offentlige eller godkendte, private
renovationsordninger.
2. Hvis det ikke er muligt, kontakt nærmeste
Grundfos-selskab eller -serviceværksted.
Symbolet med den overstregede skral-
despand på et produkt betyder at det
skal bortskaffes adskilt fra hushold-
ningsaffald. Når et produkt som er mær-
ket med dette symbol, er udtjent, aflevér
det da på en opsamlingsstation som er
udpeget af de lokale affaldsmyndigheder. Særskilt
indsamling og genbrug af sådanne produkter medvir-
ker til at beskytte miljøet og menneskers sundhed.
9 USB-port USB 2.0, type B
10
70
Relæ 1
C
71 NO
72 NC
73
Relæ 2
C
74 NO
75 NC
* GND er isoleret fra andre jordtilslutninger.
